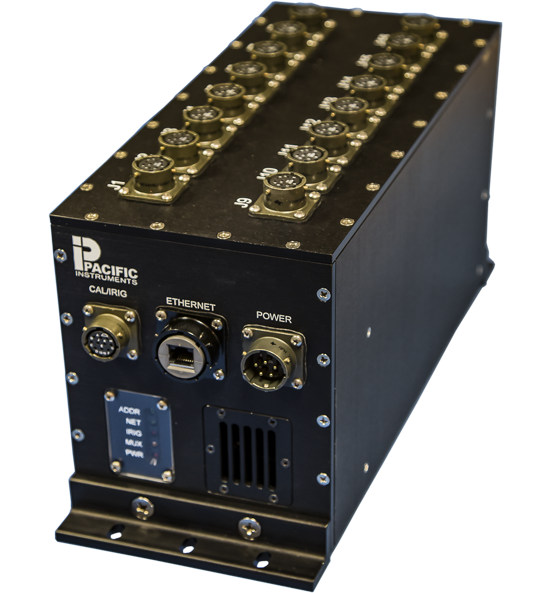

7000系列坚固的以太网数据采集系统

7000系列坚固的以太网数据采集系统产品概述7000系列坚固的以太网DAS为传感器数据采集带来了新的能力和性能级别。坚固的系统设计用于安装在风洞、发动机试验台和其他需要定位DAS的设施中[…]

7000系列坚固的以太网数据采集系统

产品概述

7000系列坚固以太网DAS为传感器数据采集带来了新的能力和性能级别。加固系统设计用于安装在风洞、发动机试验台和其他需要将DAS安装在试验件上或附近的设施中，降低了安装和电缆成本，同时提高了信号质量和可靠性。每个单元都是一个网络设备，用于调节、放大和数字化传感器的输出。多个单元可以很容易地组合和分配用于更大的安装。实时温度补偿增益偏移和激励电压，高质量信号调理与高增益和24位a /D每个通道提供高精度和高分辨率DAS，将在广泛的工作范围内执行。

共同的特征

  • 16通道应变计，电桥，IEPE或电压传感器
  • 增益，零和激励的实时温度修正从-20°C到+50°C
  • 在全增益和温度范围内0.05%或更好的精度
  • 10 kHz, 50 kHz或100 kHz模拟带宽，增益1到1000
  • 每通道24位A/D可达24kS/s, 102.4kS/s或204.8kS/s
  • 宽范围可编程滤波器，80分贝/八度
  • 以太网控制和数据接口
  • IRIG A、B、G时间解码和记录
  • 多框同步采样1 μS
  • 坚固耐用，适合恶劣的环境
  • 20至30伏直流电源
7200型，坚固的16通道应变/电桥/电压数据采集

特性

  • 16通道应变计，电桥或电压传感器
  • 以太网控制和数据接口
  • 增益，零和激励的实时温度修正从-20°C到+50°C
  • 在全增益和温度范围内0.05%或更好的精度
  • 10khz模拟带宽，增益1到1000
  • 24位A/D可编程，每通道最高可达24k S/ S
  • 宽范围可编程滤波器，80分贝/八度
  • IRIG A、B、G时间解码和记录
  • 多框同步采样1 μS
  • 坚固耐用，适合恶劣的环境
  • 20至30伏直流电源

描述

太平洋公司的Ruggedized系列7200为应变计和传感器数据采集带来了全新的面貌。一个网络设备，每个模块条件，放大和数字化多达16应变计，电桥或电压传感器的输出。坚固的外壳设计用于安装在风洞、发动机试验台和其他设施中，在这些设施中，需要将DAS安装在靠近测试件的地方，最终减少安装和电缆成本，并提高信号质量和可靠性。

完全独立，7200提供传感器激励，桥完成和平衡。传感器输出经过放大、滤波，以去除可能产生混叠错误的信号成分，并数字化到24位分辨率。数字化传感器输出经过数字处理，提供多个采样率，一个80 dB/八度FIR滤波器和32位浮点输出格式，输入为毫伏，输出为毫伏或用户定义的工程单位。

有三种不同的激励和信号调节能力的模型。7216型应变计和电桥传感器具有可编程电压激发，电桥完成120和350欧姆应变计，分流校准和自动平衡。7220型类似，但为内置电子元件的换能器提供调节电源。型号7218用于电压输入。放大的换能器信号被数字化、处理并以每秒10到24000个样本的速度输出，根据选择的单个通道进行。数字信号处理器(DSP)提供从10hz到3000hz可选择的低通滤波，80db /倍频滚降。

每个模块都有一个100BaseT以太网接口，用于控制和数据输出，简化了系统布线，提供远程和分布式操作。可以使用IRIG时间在10微秒内同步多个模块上的采样，也可以使用TTL计时来实现优于1微秒的时间对齐。一个以太网局域网可以连接多个模块，最多可达4,096个通道。

模块外壳具有可互换的端板，提供全封闭的环境空气或强制空气冷却。根据应用要求，强制风冷提供了在较宽温度范围内运行的能力。7200个模块占地不到500立方英寸，重量不到14磅，可以安装在以前不适合数据采集系统的位置。以太网接口和IRIG计时使得在整个测试设施中分布Bricks变得容易，最大限度地减少了传感器电缆和安装成本。

7200不会为了尺寸或便携性而牺牲性能;它比大多数为实验室环境设计的系统具有更高的精度。对于7216，精度优于0.025%的增益到200和0.05%的增益超过200在温度范围-20°C到+50°C，这可以通过强制空气冷却扩展到更高的温度。

系列7200由Pacific的PI770软件支持，该软件提供了一个随时可以运行的应用程序和一个用于用户程序开发的SDK。通过PANEL72维护和校准软件完成校准和性能验证。ACS2000自动校准系统可自动进行性能验证和定期仪器校准。

7300型，高速坚固的16 ch应变/桥/电压以太网DAS

特性

  • 16通道应变计，电桥或电压传感器
  • 以太网控制和数据接口
  • 增益，零和激励的实时温度修正从-20°C到+50°C
  • 在全增益和温度范围内0.1%或更好的精度
  • 50khz模拟带宽，增益1到1000
  • 24位A/D可编程，每通道可达102.4 S/ S
  • 宽范围可编程滤波器，80分贝/八度
  • IRIG A、B、G时间解码和记录
  • 多框同步采样1 μS
  • 坚固耐用，适合恶劣的环境
  • 20至30伏直流电源

描述

太平洋公司的坚固化系列7300增加了流行的7200坚固化数据系统的带宽和采样率。一个网络设备，每个模块条件，放大和数字化多达16应变计，电桥或电压传感器的输出。坚固的外壳设计用于安装在风洞、发动机试验台和其他设施中，在这些设施中，需要将DAS安装在靠近测试件的地方，最终减少安装和电缆成本，并提高信号质量和可靠性。

完全独立，7300提供传感器激励，桥完成和平衡。传感器输出经过放大、滤波，以去除可能产生混叠错误的信号成分，并数字化到24位分辨率。数字化传感器输出经过数字处理，提供多个采样率，一个80 dB/八度FIR滤波器和32位浮点输出格式，输入为毫伏，输出为毫伏或用户定义的工程单位。

有三种不同的激励和信号调节能力的模型。7316型应变计和电桥传感器具有可编程电压激发，电桥完成120和350欧姆应变计，分流校准和自动平衡。7320型与此类似，但为内置电子元件的传感器提供调节电源。7318型用于电压输入。放大的换能器信号被数字化，处理和输出高达102,400个样本/秒，为单个通道选择。数字信号处理器(DSP)提供从10hz到50khz可选择的低通滤波与80分贝/倍频滚降。

每个模块都有1千兆以太网接口，用于控制和数据输出，简化了系统布线，提供远程和分布式操作。可以使用IRIG时间在10微秒内同步多个模块上的采样，也可以使用TTL计时信号来实现优于1微秒的时间对齐。一个以太网局域网可以连接多个模块，最多可达4,096个通道。

模块外壳具有可互换的端板，提供全封闭的环境空气或强制空气冷却。根据应用要求，强制风冷提供了在较宽温度范围内运行的能力。7300系统占地小于500立方英寸，重量小于14磅，可以安装在以前不适合数据采集系统的位置。以太网接口和IRIG定时使得在整个测试设施中分配模块变得容易，最大限度地减少了传感器布线和安装成本。

7300不会因为尺寸或便携性而牺牲性能;它比大多数为实验室环境设计的系统具有更高的精度。精度优于0.05%的增益达到200和0.1%的增益超过200在温度范围-20°C到+50°C，这可以通过强制空气冷却扩展到更高的温度。

系列7300由Pacific的PI770软件支持，该软件提供了一个随时可以运行的应用程序和一个用于用户程序开发的SDK。通过PANEL72维护和校准软件完成校准和性能验证。ACS2000自动校准系统可自动进行性能验证和定期仪器校准。

7400型，高速坚固的16 ch应变/桥/电压以太网DAS

-即将到来-

  • 16通道应变计，电桥或电压传感器
  • 以太网控制和数据接口
  • 增益，零和激励的实时温度修正从-20°C到+50°C
  • 在全增益和温度范围内0.1%或更好的精度
  • 100khz模拟带宽，增益1到1000
  • 24位A/D可编程，每通道最高204.8k S/ S
  • 宽范围可编程滤波器，80分贝/八度
  • IRIG A、B、G时间解码和记录
  • 多框同步采样1 μS
  • 坚固耐用，适合恶劣的环境
  • 20至30伏直流电源

描述

太平洋公司的坚固化系列7400增加了流行的7200坚固化数据系统的带宽和采样率。一个网络设备，每个模块条件，放大和数字化多达16应变计，电桥或电压传感器的输出。坚固的外壳设计用于安装在风洞、发动机试验台和其他设施中，在这些设施中，需要将DAS安装在靠近测试件的地方，最终减少安装和电缆成本，并提高信号质量和可靠性。

完全独立，7400提供传感器激励，桥完成和平衡。传感器输出经过放大、滤波，以去除可能产生混叠错误的信号成分，并数字化到24位分辨率。数字化传感器输出经过数字处理，提供多个采样率，一个80 dB/八度FIR滤波器和32位浮点输出格式，输入为毫伏，输出为毫伏或用户定义的工程单位。

有三种不同的激励和信号调节能力的模型。7416型应变计和电桥传感器具有可编程电压激发，电桥完成120和350欧姆应变计，分流校准和自动平衡。7420型类似，但为内置电子元件的传感器提供调节电源。型号7418用于电压输入。放大的换能器信号被数字化、处理和输出，每秒可达204,800个样本，根据选择的单个通道。数字信号处理器(DSP)提供从10hz到50khz可选择的低通滤波与80分贝/倍频滚降。

每个模块都有1千兆以太网接口，用于控制和数据输出，简化了系统布线，提供远程和分布式操作。可以使用IRIG时间在10微秒内同步多个模块上的采样，也可以使用TTL计时信号来实现优于1微秒的时间对齐。一个以太网局域网可以连接多个模块，最多可达4,096个通道。

模块外壳具有可互换的端板，提供全封闭的环境空气或强制空气冷却。根据应用要求，强制风冷提供了在较宽温度范围内运行的能力。7400系统占地小于500立方英寸，重量小于14磅，可以安装在以前不适合数据采集系统的位置。以太网接口和IRIG定时使得在整个测试设施中分配模块变得容易，最大限度地减少了传感器布线和安装成本。

7400不会为了尺寸或便携性而牺牲性能;它比大多数为实验室环境设计的系统具有更高的精度。精度优于0.05%的增益达到200和0.1%的增益超过200在温度范围-20°C到+50°C，这可以通过强制空气冷却扩展到更高的温度。

系列7400由Pacific的PI770软件支持，该软件提供了一个随时可以运行的应用程序和一个用于用户程序开发的SDK。通过PANEL72维护和校准软件完成校准和性能验证。ACS2000自动校准系统可自动进行性能验证和定期仪器校准。
