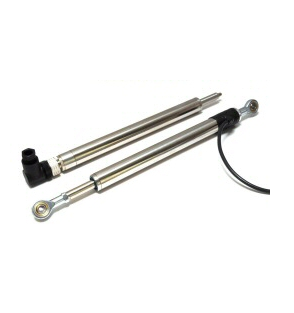

P117款超薄的线性线性位置传感器
P117嘴唇®(线性电感式位置传感器)是一个负担得起的,耐用,高精度位置传感器用于工业和科学应用的反馈。万博网页手机版可重复性,整体性能和稳定性都是优秀的在一个大的温度范围内。传感器非常空间高效,紧凑的身体19毫米直径。P117是安置在一个不锈钢管和不锈钢推杆有3/8”。
各种安装选项可用包括M5男性螺栓和M5杆眼睛轴承。推杆可以提供免费或俘虏M5阳螺纹或M5杆。像所有Positek产品P117提435manbetx点com供了一个线性输出位移成正比。每个单元校准为客户提供精确的要求。例如,如果应用程序需要3/4“(19毫米)测量Positek将制造专门为这个长度传感器。机械长度和校准将设立了19毫米。
P117是密封IP67。传感器已经完全集成EMC保护。
完整的Positek还提供了一个范围的本质安全型和范围ANZEx批准前ia I / IIC T4
本质安全系统为人员和设备提供一个安全的操作环境。本质安全是基于的原则限制电能传输到一个危险区域,从而确保任何火花或热表面由于电力故障可能发生的不足导致点火。爆炸的威胁消除。
Positek ATEX和IECEx批准本质安全传感器可用于危险环境中,当连接到我们经批准的电流的隔离放大器。Positek为以下三个风险提供了本质安全传感器的分类:
- A系列ANZEx批准本质安全传感器对气体/蒸汽、灰尘和采矿。
- “X”系列传感器位置传感器用于潜在的爆炸性气体/蒸汽atm。
- “E”系列传感器位置传感器用于潜在的爆炸性气体/蒸汽和灰尘atm。
- “M”系列传感器位置传感器用于潜在的爆炸性气体/蒸汽、灰尘和矿业环境。
Positek传感器现在可用在ATEX和IECEx EX07版本
合格的内在安全规范
- 二1 GD
我M1
前女友ia IIC T4
前女友ia IIIC T135°C哒
ia交货我马
Ta = -40°C到80°C - 证书号码Sira 13 atex2371x IECEx先生13.0154 x
- 环境温度评级被扩展到-40°C到80°C。
必须使用传感器和电流的隔离放大器三个港口
旨在为传感器提供一个名义上的5 v和传输缓冲
输出到一个安全地区。
的PositekX005电隔离放大器专门为使用Positek本质安全传感器范围有以下输出选项:
| 0.5到9.5 v | - - - - - - | X005 -545年 |
| 9.5到0.5 v | - - - - - - | X005 -546年 |
| 4 - 20 ma | - - - - - - | X005 -425年 |
| 20 - 4马 | - - - - - - | X005 -426年 |
| 维 | |||||
| 体直径 | 19毫米 | ||||
| 体长(轴向有线电视版) | 测量长度134毫米 | ||||
| 体长(轴连接器版) | 测量长度134毫米 | ||||
| 体长(径向有线版) | 测量长度139毫米 | ||||
| 体长(径向连接器版) | 测量长度142毫米 | ||||
| 旅行 | 任何中风从10毫米到300毫米(如205毫米) | ||||
| 独立的线性 | <±0.25% @ 20°C | ||||
| 温度系数 | <±0.01% /°C & <±0.01% fs /°C抵消 | ||||
| 典型的整体精度 | <±0.50%无线光通信 | ||||
| 决议 | 无限 | ||||
| 噪音 | 无线光通信< 0.02% | ||||
| 频率响应 | > 10千赫(3 db); | ||||
| 输出信号和输出负载 |
|
||||
|
|||||
| 电源电流 |
|
||||
| 温度限制 | |||||
| 操作 | -40到125°C | ||||
| 存储 | -40到125°C | ||||
| 电磁兼容性能 | |||||
| 磁化率 | EN 61000-6-2 | ||||
| 辐射 | EN 61000-6-3 | ||||
| 振动 | IEC 68-2-6: 10 g | ||||
| 冲击 | IEC 68-2-29: 40 g | ||||
| 平均故障间隔 | 350000小时40°C的女朋友 | ||||
| 密封 | IP67 | ||||
| 电气连接 | 筛选3芯电缆或连接器积分 |
| 维 | |
| 体直径 | 19毫米 |
| 体长(轴向有线电视版) | 测量长度134毫米 |
| 体长(轴连接器版) | 测量长度134毫米 |
| 体长(径向有线版) | 测量长度139毫米 |
| 体长(径向连接器版) | 测量长度142毫米 |
| 旅行 | 任何中风从10毫米到300毫米(如205毫米) |
| 独立的线性 | <±0.25% @ 20°C |
| 温度系数 | <±0.01% /°C & <±0.01% fs /°C抵消 |
| 典型的整体精度 | <±0.50%无线光通信 |
| 决议 | 无限 |
| 噪音 | 无线光通信< 0.02% |
| 频率响应 | > 10千赫(3 db); |
| 温度限制 | |
| 操作 | -40到125°C |
| 存储 | -40到125°C |
| 电磁兼容性能 | |
| 磁化率 | EN 61000-6-2 |
| 辐射 | EN 61000-6-3 |
| 振动 | IEC 68-2-6: 10 g |
| 冲击 | IEC 68-2-29: 40 g |
| 平均故障间隔 | 350000小时40°C的女朋友 |
| 密封 | IP67 |
| 电气连接 | 筛选3芯电缆或连接器积分 |
