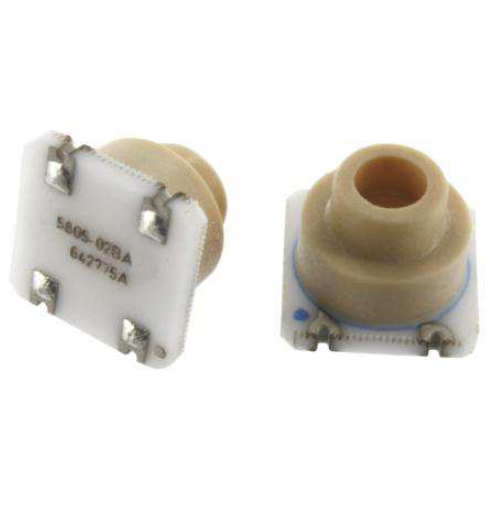

MS5805-02BA01系列压力传感器

MS5805-02BA01系列压力传感器

描述:

MS5805-02BA是来自瑞士MEAS的新一代高分辨率高度计传感器，具有I²C总线接口。它是为高度表和海拔分辨率为20厘米的变量计优化的。该传感器模块包括一个高线性度的压力传感器和一个超低功率24位ΔΣ ADC，具有内部工厂校准系数。它提供精确的24位数字压力和温度值和不同的操作模式，允许用户优化转换速度和电流消耗。高分辨率温度输出允许实现高度计/温度计功能，而不需要任何额外的传感器。MS5805-02BA可以连接到几乎任何微控制器。该通信协议简单，不需要在设备中编程内部寄存器。这一代新的传感器模块基于领先的MEMS技术和MEAS瑞士在大批量制造高度计模块方面的经验和专有技术的最新收益，这些经验和专有技术已被广泛应用了十多年。所采用的传感原理使压力和温度信号都具有非常低的滞后和高稳定性。

特点:

• 高分辨率模块，20cm
• 集成数字压力传感器(24位ΔΣ ADC)
• 供电电压:1.8 - 3.6V
• 工作范围:300至1200mBar， -40°C至85°C
• 扩展压力范围:10至2000毫巴
• 我²C接口
• 密封设计为2.5 x 1mm o形圈

绝对最大额定参数

参数	象征	条件	分钟。	Typ。	马克斯	单位
电源电压	VDD		-0.3		3.6	V
储存温度	TS		-20年		85	°C
超压	Pmax				5	酒吧
最大的焊接	达峰时间	40秒马克斯			250	°C
温度
防静电等级		人体	－2		2	kV
		模型
锁了		电平标准	-100年		One hundred.	妈
		78号

电特性

参数	象征	条件		分钟。	Typ。	马克斯	单位
操作电源电压	VDD			1．8	3．0	3.6	V
工作温度	T			-40年	25	85	°C
		OSR	8192		20.09
电源电流			4096		10.05
	国际国内直拨电话		2048		5.02		µ一
(每秒1个样本)			1024		2.51
			512		1.26
			256		0.63
电源电流峰值		在转换			1．25		妈
备用电源电流		25°C (VDD = 3.0 V)			0.01	0．1	µ一
VDD电容器		从VDD到GND		One hundred.	470		nF
