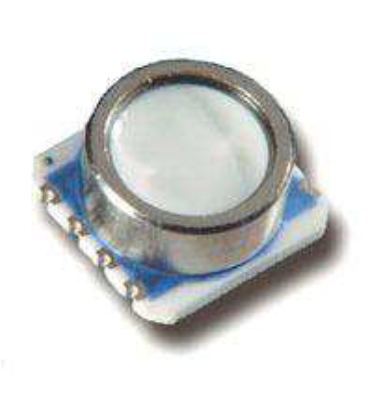

MS5803-02BA系列压力传感器

MS5803-02BA系列压力传感器

描述:MS5803-02BA是来自瑞士MEAS的新一代高分辨率高度计传感器，具有SPI和I2C总线接口。它是为高度表和海拔分辨率为20厘米的变量计优化的。该传感器模块包括一个高线性度压力传感器和一个超低功率24位ΔΣ ADC，具有内部工厂校准系数。它提供精确的24位数字压力和温度值和不同的操作模式，允许用户优化转换速度和电流消耗。高分辨率温度输出允许实现高度计/温度计功能，而不需要任何额外的传感器。MS5803-02BA可以连接到几乎任何微控制器。该通信协议简单，不需要在设备中编程内部寄存器。凝胶保护和防磁不锈钢帽允许使用在100米防水高度计/指南针手表。这一代新的传感器模块基于领先的MEMS技术和MEAS瑞士在大批量制造高度计模块方面的经验和专有技术的最新收益，这些经验和专有技术已被广泛应用了十多年。所采用的传感原理使压力和温度信号都具有非常低的滞后和高稳定性。

特点:•高分辨率模块，20cm
•快速转换至1毫秒
•低功耗，1 μA(待机< 0.15 μA)
集成数字压力传感器(24位ΔΣ ADC)
•供电电压1.8至3.6 V
•工作范围:300至2000毫巴，-40至85°C
•扩展的压力范围:10到2000mbar
•I2C和SPI接口高达20 MHz
•无外部组件(内部振荡器)
•卓越的长期稳定性
•可密封的户外设备

绝对最大额定参数

参数	象征	条件	分钟。	Typ。	马克斯	单位
电源电压	VDD		-0.3		4.0	V
储存温度	TS		-40年		125	°C
超压	Pmax	ISO 2281			10	酒吧
最大的焊接	达峰时间	40秒马克斯			250	°C
温度
防静电等级		人体	4		4	kV
		模型
锁了		电平标准	-100年		One hundred.	妈
		78号

电特性

参数	象征	条件		分钟。	Typ。	马克斯	单位
操作电源电压	VDD			1．8	3．0	3.6	V
工作温度	T			-40年	25	85	°C
		OSR	4096		12.5
电源电流	国际国内直拨电话		2048		6.3		µ一
			1024		3.2
(每秒1个样本)
			512		1.7
			256		0.9
电源电流峰值		在转换			1．4		妈
备用电源电流		在25°c			0.02	0.14	µ一
VDD电容器		从VDD到GND		One hundred.			nF
