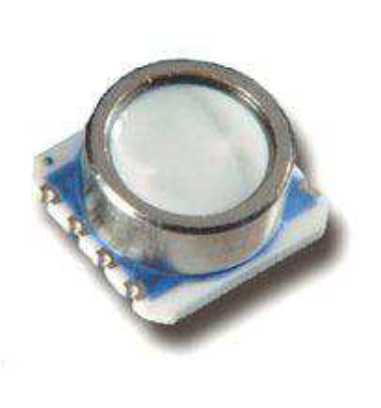

MS5803-01BA系列压力传感器
MS5803-01BA是Measurement Specialties公司的新一代高分辨率高度计传感器，具有SPI和I²C总线接口。它优化了高度计和高度分辨率为10厘米的变量计。该传感器模块包括一个高线性度压力传感器和一个[…]
MS5803-01BA系列压力传感器
描述:
MS5803-01BA是Measurement Specialties公司的新一代高分辨率高度计传感器，具有SPI和I²C总线接口。它优化了高度计和高度分辨率为10厘米的变量计。该传感器模块包括一个高线性度压力传感器和一个超低功率24位ΔΣ ADC，具有内部工厂校准系数。它提供精确的24位数字压力和温度值和不同的操作模式，允许用户优化转换速度和电流消耗。高分辨率温度输出允许实现高度计/温度计功能，而不需要任何额外的传感器。MS5803-01BA可以连接到几乎任何微控制器。该通信协议简单，不需要在设备中编程内部寄存器。凝胶保护和防磁不锈钢帽允许使用在100米防水高度计/指南针手表。这一代新的传感器模块基于领先的MEMS技术，并从MEAS在大批量制造高度计模块方面的经验和专有知识中获得最新收益，这些经验和专有知识已被广泛使用了十多年。所采用的传感原理使压力和温度信号都具有非常低的滞后和高稳定性。
特点:
- 高分辨率模块，10cm
- 快速转换到1毫秒
- 低功率，1µA(待机< 0.15µA)
- 集成数字压力传感器(24位ΔΣ ADC)
- 供电电压1.8至3.6V
- 工作范围:10至1300毫巴，-40至85°C
- I²C和SPI接口高达20 MHz
- 无外部组件(内部振荡器)
- 优良的长期稳定性
- 可密封的户外设备
| 参数 | 条件 | 分钟。 | Typ。 | 马克斯 | 单位 | ||
| 工作压力范围 | Prange | 完整的准确性 | 300 |
1100 |
mbar | ||
| 压力范围扩大 | Pext | 线性范围 | 10 |
1300 |
mbar | ||
| ADC | |||||||
| 在25°C, 700..1100年mbar | -1.5 |
1．5 |
|||||
| 绝对精度，无自动调零 | 在0 . .50°C, 300 . .1100年mbar | -2.0 |
2．0 |
mbar | |||
| -20 . .85°C, 300 . .1100年mbar | -3.5 |
3．5 |
|||||
| -40 . .85°C, 300 . .1100年mbar | -6.0 |
6．0 |
|||||
| 在25°C, 700..1100年mbar | -0.5 |
0．5 |
|||||
| 绝对精度，自动调零 | 在0 . .50°C, 300 . .1100年mbar | -1.0 |
1．0 |
mbar | |||
| 一个压力点 | -20 . .85°C, 300 . .1100年mbar | -2.5 |
2.5 |
||||
| -40 . .85°C, 300 . .1100年mbar | -5.0 |
5．0 |
|||||
| 电源最大误差 | VDD = 1.8 v…3.6 v | / - 2 |
mbar | ||||
| 电压 | |||||||
| 长期稳定 | －1 |
mbar /年 | |||||
| OSR | 4096 |
0.012 |
|||||
| 决议RMS | 2048 |
0.018 |
mbar | ||||
1024 |
0.027 |
||||||
512 |
0.042 |
||||||
256 |
0.065 |
||||||
