MS5637-02BA03串联压力传感器

MS5637-02BA03串联压力传感器描述：MS5637是超紧凑的微型高度计。它针对智能手机和平板电脑中的高度计和晴雨表应用进行了优化。万博网页手机版海平面的海拔分辨率为13厘米。传感器模块包括高线性压力传感器和超低功率24位[…]

描述：

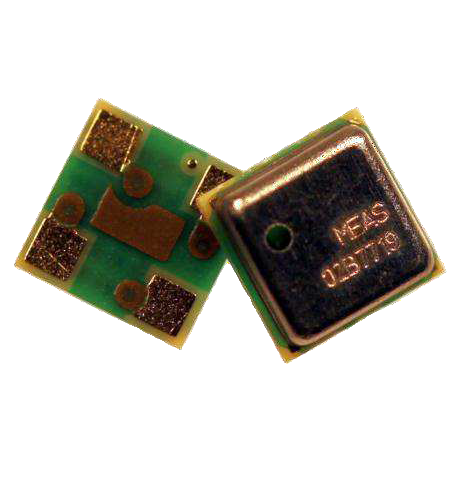

MS5637是一种超紧凑的微型高度计。它针对智能手机和平板电脑中的高度计和晴雨表应用进行了优化。万博网页手机版海平面的海拔分辨率为13厘米。传感器模块包括高线性压力传感器和具有内部工厂校准系数的超低功率24位ΔςADC。它提供了精确的数字24位压力和温度值以及不同的操作模式，使用户可以优化转换速度和电流消耗。高分辨率温度输出允许在没有任何其他传感器的情况下实现高度计/温度计功能。MS5637可以与I²C-BUS接口连接到任何微控制器。通信协议很简单，而无需在设备中编程内部寄存器。3 x 3 x 0.9mm³的小尺寸允许在移动设备中集成。这一新的传感器模块生成基于领先的MEMS技术和MES Switzerland经验丰富的经验和专有技术的最新好处，该高度计模块的大型制造业已被广泛使用了十多年。 The sensing principle employed leads to very low hysteresis and high stability of both pressure and temperature signal.

特征：

QFN软件包3 x 3 x 0.9mm³
高分辨率模块，13厘米
集成数字压力传感器（24位ΔςADC）
我²C接口
工作温度范围-40至85°C
延长压力范围10至2000mbar

范围	条件			最小	典型。	最大限度。	单元
工作压力范围	prange			300		1200	MBAR
延长压力范围	pext	线性范围的		10		2000	MBAR
延长压力范围	pext	ADC		10		2000	MBAR
		ADC
相对准确性，Autozero处	700…1000 mbar在25°C下				±0.1		MBAR
一个压力点（1）	700…1000 mbar在25°C下				±0.1		MBAR
一个压力点（1）

绝对准确性，	300..1200 MBAR在25°C下			-2		2	MBAR
没有autozero	300..1200MBAR，-20..85°C			-4		4	MBAR
没有autozero	300..1200MBAR，-20..85°C			-4		4

	OSR		8192		0.016
			4096		0.021
分辨率RMS			2048		0.028		MBAR
分辨率RMS			1024		0.039		MBAR
			1024		0.039
			512		0.062
			256		0.11
供应最大误差	vdd = 1.5 V…3.6 V				±0.5		MBAR
电压	vdd = 1.5 V…3.6 V				±0.5		MBAR
电压
长期稳定性					±1		mbar/yr
回流焊接影响	IPC/JEDEC J-STD-020C				-1		MBAR
回流焊接影响	（请参阅申请注释AN808				-1		MBAR
	在http://meas-pec.com上）
回流后恢复时间（2）					3		天

（1）表征在资格设备上执行的价值

（2）恢复时间至少66％的回流影响
