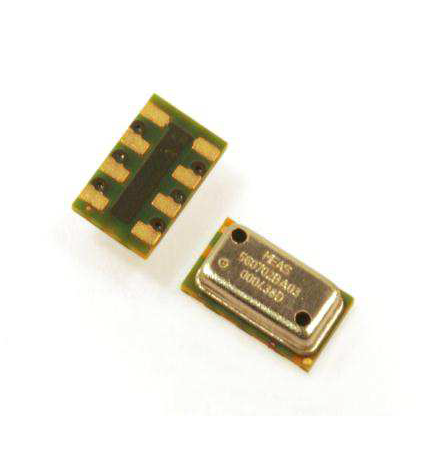

MS5607-02BA03串联压力传感器

MS5607-02BA03系列压力传感器描述：MS5607-02BA是来自SPI和I2C总线接口的新一代高分辨率高度分辨率传感器。它针对高度分辨率为20 cm的高度计和变量仪进行了优化。该气压传感器模块包括一个高线性压力传感器[…]

描述：

MS5607-02BA是来自SPI和I2C总线接口的新一代高分辨率高度分辨率传感器。它针对高度分辨率为20 cm的高度计和变量仪进行了优化。该气压传感器模块包括高线性压力传感器和具有内部工厂校准系数的超低功率24位ΔςADC。它提供了精确的数字24位压力和温度值以及不同的操作模式，使用户可以优化转换速度和电流消耗。高分辨率的温度输出允许在没有任何其他传感器的情况下实现高度计/温度计功能。MS5607-02BA几乎可以连接到任何微控制器。通信协议很简单，而无需在设备中编程内部寄存器。仅5.0毫米x 3.0毫米的小尺寸和仅1.0毫米的高度可以在移动设备中集成。这种新的气压压力传感器模块的生成基于领先的MEMS技术和MES Switzerland经验丰富的经验和专有技术的最新优势，该高度计模块的大量制造已被广泛使用了十年。采用的感应原理导致压力和温度信号的滞后非常低和稳定性。

特征：

低功率，1μA（备用<0.15μa）
综合数字气压压力传感器（24位ΔςADC）
I²C和SPI接口最多20 MHz
没有外部组件（内部振荡器）
10至1200mbar

范围	条件		最小	典型。	最大限度	单元
工作压力范围	prange	完全准确	300		1100	MBAR
延长压力范围	pext	线性范围的	10		1200	MBAR
延长压力范围	pext	ADC	10		1200	MBAR
		ADC
	在25°C，700..1100 mbar		-1.5		1.5
总错误频段，无autozero	在0..50°C，300..1100 mbar		-2.0		2.0	MBAR
	在-20..85°C，300..1100 mbar		-3.5		3.5
总误差频段，autozero at	在25°C，700..1100 mbar		-0.5		0.5
总误差频段，autozero at	在0..50°C，300..1100 mbar		-1.0		1.0	MBAR
一个压力点	在0..50°C，300..1100 mbar		-1.0		1.0	MBAR
一个压力点	在-20..85°C，300..1100 mbar		-2.5		2.5
	在-20..85°C，300..1100 mbar		-2.5		2.5

供应最大误差	vdd = 1.8 V…3.6 V		-2.5		2.5	MBAR
电压	vdd = 1.8 V…3.6 V		-2.5		2.5	MBAR
电压
	OSR	4096		0.024
		2048		0.036
分辨率RMS		1024		0.054		MBAR
		512		0.084
		256		0.130
长期稳定性				±1		mbar/yr
回流焊接影响	IPC/JEDEC J-STD-020C			0.4		MBAR
回流焊接影响	（请参阅申请注释AN808）			0.4		MBAR
	（请参阅申请注释AN808）
回流后恢复时间（1）				7		天
