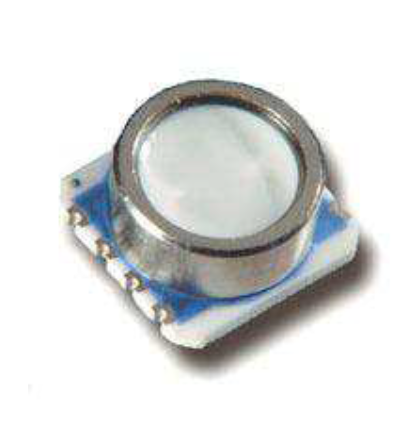

MS5541C系列压力传感器
MS5541C是MS5535C压力传感器模块的微型版本。它包含一个精密压阻式压力传感器和改进版本的16位微功率传感器接口IC，已知的MS5535C。与之前的版本相比，ESD灵敏度有所提高[…]
MS5541C系列压力传感器
描述:
MS5541C是MS5535C压力传感器模块的微缩版。它包含一个精密压阻式压力传感器和改进版本的16位微功率传感器接口IC，已知的MS5535C。与之前的版本相比，所有引脚的ESD灵敏度已提高到4kV。除此之外，MS5541C的外部尺寸与MS54xx系列压力传感器兼容。采用防磁抛光不锈钢圈密封，o形圈密封。该传感器通过3线串行接口提供16位压力和温度数据，可以轻松地与4位低功耗微控制器接口。64位工厂编程PROM为高精度的压力和温度计算提供校准数据。MS5541C完全软件兼容MS5535C和以前版本的MS5541。
特点:
•集成压力传感器
•压力范围0 - 14 bar (200 PSI)
分辨率1.2 mbar
•小尺寸6.2 x 6.4 mm
•16位ADC
存储在芯片上的软件补偿的6个系数
•3线制串行接口
•1条系统时钟线(32.768 kHz)
•温度范围-40..85°C
•低电压(2.2至3.6V)
•低功耗(待机电流:0.1uA)
•无铅和rohs兼容
•无需外部组件
| 参数 | 象征 | 条件 | 最小值 | Typ | 马克斯 | 单位 |
|
| 工作压力范围 | p | 0 |
14 |
酒吧 |
|||
| 电源电压 | VDD | 2.2 |
3．0 |
3.6 |
V |
||
| 电源电流, | VDD = 3.0 v | ||||||
| 平均(1) | Iavg | 4 |
µ一 |
||||
| 转换期间(2) | Isc | 1 |
妈 |
||||
| 待机(无转换) | 国际空间站 | 0．1 |
µ一 |
||||
| 电流消耗到MCLK | MCLK = 32.768千赫 | 0．5 |
µ一 |
||||
| （3） | |||||||
| 工作温度范围 | T | -40年 |
85 |
°C |
|||
| 转换时间 | tconv | MCLK = 32.768千赫 | 35 |
女士 |
|||
| 外部时钟信号(4) | MCLK | 30.000 |
32.768 |
35.000 |
千赫 |
||
| MCLK占空比 | 40/60 |
50/50 |
60/40 |
％ |
|||
| 串行数据时钟 | SCLK | 500 |
千赫 |
