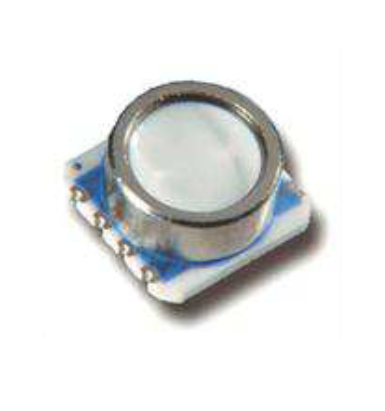

MS5540C系列压力传感器

MS5540C系列压力传感器

描述：

MS5540C是一种SMD混合装置，包括精密压阻压力传感器和ADC接口IC。它是MS5534C气压计/高度计模块的微型版本，并从压力和温度相关的电压提供16位数据字。MS5540C是一种低功耗，低压设备，可自动断电（开/关）切换。3线接口用于与微控制器的所有通信。与MS5534A相比，压力范围（下至10毫巴）已经提高。MS5540C完全软件兼容MS5534C和以前版本的MS5540。另外，MS5540C来自其与MS54xx系列压力传感器兼容的外部尺寸。与以前的版本相比，ESD灵敏度级别在所有引脚上都得到了改进为4kV。传感器的凝胶保护提供了足以100米防水手表的防水，而无需任何额外的保护。

特征：
•集成压力传感器
•小尺寸6.2 x 6.4 mm
•压力范围10-1100毫巴
•分辨率0.1毫巴
•16位ADC
•存储片上的软件补偿的6系数
•3线串行接口
•1系统时钟线（32.768 kHz）
•温度范围-40 .. 85°C
•低电压（2.2至3.6V）
•低功耗（待机电流：0.1ua）
•无铅和rohs兼容
•无需外部组件

范围	象征	条件	闵	典型	最大限度	单元
工作压力范围	P.		10.		1100	曼巴里
						ABS。
电源电压	vdd.		2.2	3.0	3.6	V.
电源电流，		VDD = 3.0 V.
平均（1）	IAVG.			4.		μA.
在转换期间（2）	ISC.			1		嘛
待机（无转换）	斯				0.1	μA.
当前的消费到MCLK		MCLK = 32.768 kHz			0.5	μA.
（3）
工作温度范围	T.		-40		85.	°C.
转换时间	Tconv.	MCLK = 32.768 kHz			35	多发性硬化症
外部时钟信号（4）	MCLK.		30.000	32.768	35.000.	千赫
MCLK的占空比			40/60	50/50	60/40	％
串行数据时钟	SCLK.				500.	千赫
