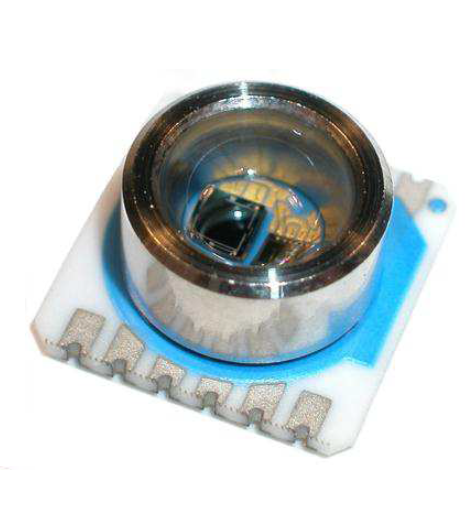

MS5535C系列压力传感器
描述:
MS5535C是一个smd混合器件，包括一个压阻式压力传感器和一个adc接口IC，它提供来自压力和温度依赖电压的16位数据字。此外，该模块包含6个可读系数，用于传感器的高精度软件校准。MS5535C是一种低功耗、低电压器件，具有自动断电(ON/OFF)开关。3线制接口用于与微控制器的所有通信。MS5535C与之前的版本(MS5535A和MS5535B)完全软件兼容。与以前的版本相比，所有引脚的ESD灵敏度已提高到4kV。
特点:
•集成压力传感器(9×9 mm)
•压力范围0-14 bar (200 PSI)
•16位ADC
存储在芯片上的软件补偿的6个系数
•3线制串行接口
•1条系统时钟线(32.768 kHz)
•温度范围-40..125°C
•低电压(2.2至3.6V)
•低功耗(待机电流:0.1uA)
•无铅和rohs兼容
•焊接温度:240-250℃
•低供电电流
•无需外部组件
| 参数 | 象征 | 条件 | 最小值 | Typ | 马克斯 | 单位 |
|
| 工作压力范围 | p | 0 |
14 |
酒吧 |
|||
| 电源电压 | VDD | 2．2 |
3．0 |
3.6 |
V |
||
| 电源电流, | VDD = 3.0 v | ||||||
| 平均(1) | Iavg | 4 |
µ一 |
||||
| 转换期间(2) | Isc | 1 |
妈 |
||||
| 待机(无转换) | 国际空间站 | 0．1 |
µ一 |
||||
| 电流消耗到MCLK | MCLK = 32.768千赫 | 0．5 |
µ一 |
||||
| （3） | |||||||
| 工作温度范围 | T | -40年 |
125 |
°C |
|||
| 转换时间 | tconv | MCLK = 32.768千赫 | 35 |
女士 |
|||
| 外部时钟信号(4) | MCLK | 30.000 |
32.768 |
35.000 |
千赫 |
||
| MCLK占空比 | 40/60 |
50/50 |
60/40 |
％ |
|||
| 串行数据时钟 | SCLK | 500 |
千赫 |
