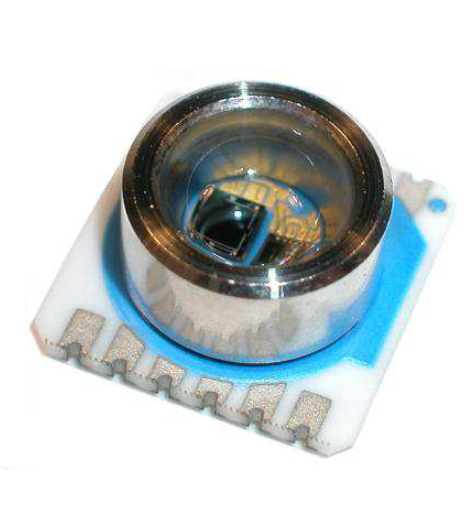

MS5534C串联压力传感器
描述：
MS5534C是一种SMD杂交设备，包括压电压力传感器和ADC接口IC。它从压力和温度依赖性电压中提供了16位数据字。此外，该模块包含6个可读系数，用于对传感器进行高度精确的软件校准。MS5534C是一种低功率，低压设备，自动电源降低（开/关）开关。3线接口用于与微控制器的所有通信。MS5534C完全与先前版本（MS5534A和MS5534B）兼容。与以前的版本相比，ESD敏感性水平已提高到所有引脚上的4KV。
特征：
•集成压力传感器（9×9毫米）
•压力范围10-1100 mbar
•16位ADC
•在芯片上存储的软件补偿的6个系数
•3线串行界面
•1个系统时钟线（32.768 kHz）
•温度范围-40 .. 125°C
•低压（2.2至3.6V）
•低功率（备用电流：0.1UA）
•低工作电流小于5UA
•无PB和ROHS兼容
•焊接概况：240-250°C
| 范围 | 象征 | 条件 | 最小 | 典型 | 最大限度 | 单元 |
|
| 工作压力范围 | p | 10 |
1100 |
MBAR |
|||
腹肌。 |
|||||||
| 电源电压 | VDD | 2.2 |
3.0 |
3.6 |
v |
||
| 电源电流， | VDD = 3.0 V | ||||||
| 平均（1） | IAVG | 4 |
µA |
||||
| 在转换期间（2） | ISC | 1 |
嘛 |
||||
| 待机（无转换） | ISS | 0.1 |
µA |
||||
| 当前消耗到MCLK | MCLK = 32.768 kHz | 0.5 |
µA |
||||
| （3） | |||||||
| 工作温度范围 | t | -40 |
125 |
°C |
|||
| 转换时间 | TCONV | MCLK = 32.768 kHz | 35 |
小姐 |
|||
| 外时钟信号（4） | MCLK | 30.000 |
32.768 |
35.000 |
千赫 |
||
| MCLK的占空比 | 40/60 |
50/50 |
60/40 |
％ |
|||
| 串行数据时钟 | Sclk | 500 |
千赫 |
