MS5201-XD系列压力传感器

MS5201-XD串联压力传感器描述：MS5201-XD是一个量规型SMD压力传感器，适用于需要相对（GAGE）压力测量的应用。万博网页手机版该设备由安装在7.6 x 7.6 mm陶瓷载体上的硅微机械压力传感器模具组成，该载体由塑料帽保护，端口[…]

MS5201-XD系列压力传感器

描述：

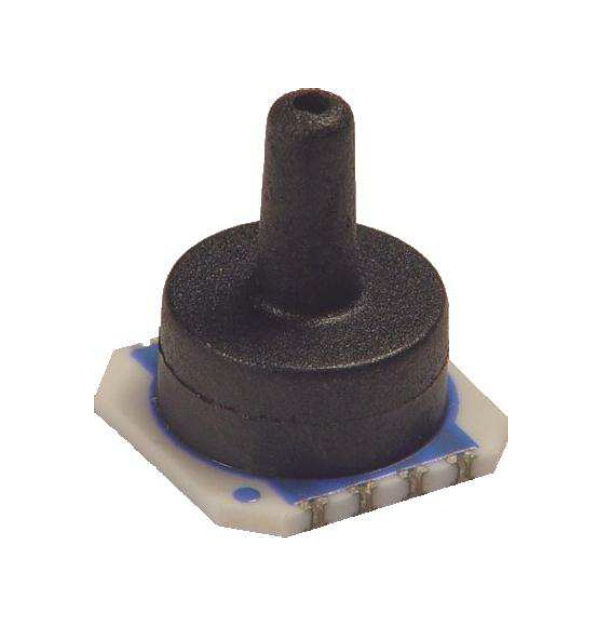

MS5201-XD是一种量规型SMD压力传感器，适用于需要相对（GAGE）压力测量的应用。万博网页手机版该设备由安装在7.6 x 7.6毫米陶瓷载体上的硅微机械压力传感器模具组成，该载体由塑料盖保护，塑料帽和端口可连接塑料管。MS5201-XD可以以高度敏感的版本提供最大输出电压或高度线性版本，从而使线性输出电压直接与所施加的压力成正比。

特征：
•1条全尺度差分范围（14.5 psi）
•低成本SMD陶瓷包装
•小尺寸7.6 x 7.6毫米
•高灵敏度（MS5201-AD）
•高线性（MS5201-BD）
•超压5条（AD），10个bar（BD）
•无偿
•-40°C至125°C
•高可靠性，低漂移
•凝胶保护
•不含PB和符合ROHS

电气特性

范围 最小 典型 最大限度 单元 笔记
MS5201-AD 工作压力范围 0 - 1 酒吧
全尺度跨度（FS） 190 240 290 MV
高灵敏度 灵敏度 190 240 290 MV/bar
线性 - ±0.15 ±0.40 ％fs 1，6
MS5201-BD 工作压力范围 0 - 1 酒吧
全尺度跨度（FS） 120 150 180 MV
高线性 灵敏度 120 150 180 MV/bar
线性 - ±0.05 ±0.20 ％fs 1，6
工作温度范围 -40 - 125 °C
零压力偏移 -40 0 40 MV
压力磁滞 - ±0.05 ±0.15 ％fs 2，6
所有类型 温度磁滞 - - 0.3 ％fs 3，6
可重复性 - ±0.05 ±0.15 ％fs 4，6
桥阻力 3.0 3.4 3.8 KΩ
电阻的温度系数 2’400 2’900 3’300 ppm/°C 5，6
温度系数 -1’500 -1’900 -2’300 ppm/°C 5，6
偏移的温度系数 -80 - 80 µV/°C 5，6
