MS1471串联压力传感器
MS1471串联压力传感器描述：MS1471是一种压电硅压力传感器，该压力传感器包装在表面安装配置中。它适用于大小，轻巧，低成本以及与自动装配设备相兼容的大型应用。万博网页手机版偏移和跨度在室温下进行校准[…]
MS1471串联压力传感器
描述：

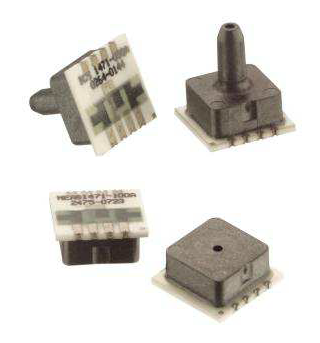

MS1471是一种压电硅压力传感器，该硅压力传感器包装在表面安装配置中。它适用于大小，轻巧，低成本以及与自动装配设备相兼容的大型应用。万博网页手机版偏移和跨度在室温下用于OEM，需要更高的精度。压力传感器可提供连接到表面可安装的陶瓷基板的量规或绝对压力传感芯片。塑料帽连接到陶瓷基板上，保护芯片并提供压力端口。这些设备用塑料防静电管运输，以与自动生产设备一起使用。该图显示了标准管版本。端口也有一个狭窄的孔或大孔与压力介质接口。
特征：
•PC板可安装
•0-60 mV输出
•量规和绝对压力
• 低成本
•表面安装包装
•±0.25％压力非线性
•3个压力端口选项
•固态可靠性
• 低电量
| 电源电压：5 VDC | |||||
| 环境温度：25°C（除非另有说明） | |||||
| 参数 | 最小 | 典型 | 最大限度 | 单位 | 笔记 |
| 灵敏度 | 10 |
13 |
16 |
mv/v |
1 |
| 零压力输出 | -0.5 |
0.5 |
mv/v |
2 |
|
| 压力非线性 | -0.25 |
0.25 |
％跨度 |
3 |
|
| 压力磁滞 | -0.1 |
0.1 |
％跨度 |
||
| 输入电阻 | 3500 |
25k |
ω |
||
| 输出电阻 | 3500 |
5000 |
6000 |
ω |
|
| 热磁滞 - 零 | -0.2 |
0.2 |
％跨度 |
4 |
|
| 电源电压 | 5.0 |
12.0 |
VDC |
||
| 响应时间（10％至90％） | 1.0 |
小姐 |
5 |
||
| 输出噪声（10Hz至1kHz） | 1.0 |
µV p-p |
|||
| 长期稳定性（偏移和跨度） | 0.5 |
％跨度 |
6 |
||
| 压力超负荷 | 3倍 |
评分 |
7 |
||
| 工作温度 | -40 |
125 |
°C |
||
| 贮存温度 | -50 |
150 |
°C |
||
| 重量 | 0.3 |
克 |
| 焊接温度 | 250°C最大5秒。 | 8 |
