微型应变计信号调节器，将负载电池转换为4-20mA＆0-10V（ICA S＆H）
微型应变量规信号调节剂，将负载电池转换为4-20mA＆0-10V（ICA S＆H）ICA微型应变仪信号调节器的ICA范围提供了高性能应变量表的微型OEM格式，专门用于内部载荷内部载荷内部载荷细胞，将加载单元转换为4-20mA＆0-10 […]
微型应变计信号调节器，将负载电池转换为4-20mA＆0-10V（ICA S＆H）
微型应变计信号调节剂的ICA范围提供了微型OEM格式的高性能应变仪放大器，专门用于安装载荷电池内部，将负载电池转换为4-20mA和0-10 V输出。
ICA家族提供了很高的稳定性和快速反应。
微型应变计信号调节剂可提供6个版本，其中有两个性能类别S＆H（工业和非常高的稳定性）。
伊卡（ICAH）范围在宽的工作温度下提供了非常低的漂移。
在某些变体上待定的ATEX认证。
可选（ILE）在线外壳中以将标准负载电池转换为条件负载电池输出
- 应变量规调理和负载电池放大器

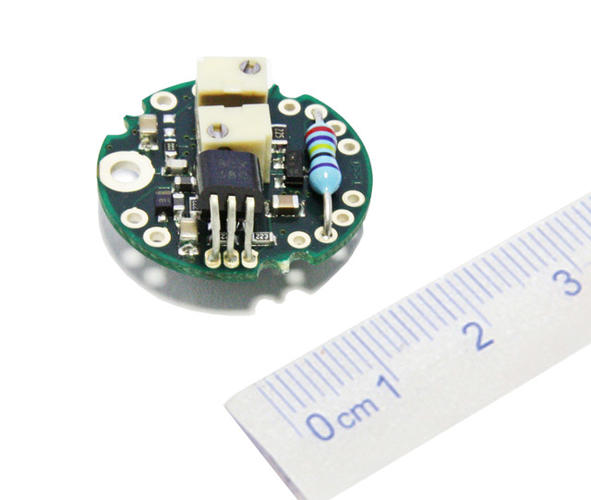

- 微型PCB格式用于安装内部传感器，直径19mm，高度7.6mm
- 5V的标准激发
- 4-20mA，0-10V，0-5V，±10V的输出
- 修剪器之间的不相互作用使校准快速轻松
- 高速1000 Hz
- 用户可选的跨度电阻器
- 2线4-20mA负载单元选项
- 强大的设计，高噪声免疫和反极性保护
- 选项在线外壳（如左图所示）
| ICA1,2,3,6电压输出放大器 | ||||
| ICA1 0.1-10.1V | ||||
| 范围 | 最小 | 典型的 | 最大限度 | 单位/笔记 |
| 电气和环境 | ||||
| 电源电压范围 | 13 | 24 | 30 | 伏特 |
| 操作电流 | 23 | ma注1 | ||
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 85 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 4.9 | 5 | 5.1 | 伏特 |
| 桥阻抗 | 330 | 350 | 5000 | 欧姆 |
| 桥梁灵敏度 | 0.5 | 2.5 | 150 | MV/V注2 |
| 输出电压范围 | 0.1 | 10.1 | 伏特 | |
| 输出负载 | 5000 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.0009 | 0.0025 | ±％fr/ºC | |
| 零温度稳定性h | 0.0004 | 0.0015 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.0025 | 0.0064 | ±％fr/ºC | |
| 跨度温度稳定性h | 0.002 | 0.0051 | ±％fr/ºC | |
| ICA2 0.1-5.1V | ||||
| 电气和环境 | ||||
| 电源电压范围 | 8.5 | 12 | 28 | 伏特 |
| 操作电流 | 23 | ma注1 | ||
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 85 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 4.9 | 5 | 5.1 | 伏特 |
| 桥阻抗 | 330 | 350 | 5000 | 欧姆 |
| 桥梁灵敏度 | 0.5 | 2.5 | 150 | MV/V注2 |
| 输出电压范围 | 0.1 | ±5.1 | 伏特 | |
| 输出负载 | 5000 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.0009 | 0.0025 | ±％fr/ºC | |
| 零温度稳定性h | 0.0004 | 0.0015 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.0025 | 0.0064 | ±％fr/ºC | |
| 跨度温度稳定性h | 0.002 | 0.0051 | ±％fr/ºC | |
| ICA3±10V | ||||
| 电气和环境 | ||||
| 电源电压范围 | ±13 | ±15 | ±15 | 伏特 |
| 操作电流 | 23 | ma注1 | ||
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 85 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 4.9 | 5 | 5.1 | 伏特 |
| 桥阻抗 | 330 | 350 | 5000 | 欧姆 |
| 桥梁灵敏度 | 0.5 | 2.5 | 150 | MV/V注2 |
| 输出电压范围 | -10 | 10 | 伏特 | |
| 输出负载 | 5000 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.0009 | 0.0025 | ±％fr/ºC | |
| 零温度稳定性h | 0.0004 | 0.0015 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.0025 | 0.0064 | ±％fr/ºC | |
| 跨度温度稳定性h | 0.002 | 0.0051 | ±％fr/ºC | |
| ICA6±10V | ||||
| 电气和环境 | ||||
| 电源电压范围 | 14 | 15 | 18 | 伏特注3 |
| 操作电流 | 30 | ma注1 | ||
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -30 | ºC | ||
| 反向极性保护 | 伏特 | |||
| 测量 | ||||
| 桥梁激发 | 4.9 | 5 | 5.1 | 伏特 |
| 桥阻抗 | 330 | 350 | 5000 | 欧姆 |
| 桥梁灵敏度 | 0.5 | 2.5 | 150 | MV/V注2 |
| 输出电压范围 | -10 | 10 | 伏特 | |
| 输出负载 | 5000 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.0009 | 0.0025 | ±％fr/ºC | |
| 零温度稳定性h | 0.0004 | 0.0015 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.0025 | 0.0064 | ±％fr/ºC | |
| 跨度温度稳定性h | 0.002 | 0.0051 | ±％fr/ºC | |
| ICA4,5当前输出放大器 | ||||
| ICA4 4-20MA | ||||
| 电气和环境 | ||||
| 电源电压范围 | 10 | 24 | 30 | 伏特注4 |
| 操作电流 | 27 | 43 | ma注1 | |
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 85 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 4.9 | 5 | 5.1 | 伏特 |
| 桥阻抗 | 330 | 350 | 5000 | 欧姆 |
| 桥梁灵敏度 | 0.5 | 2.5 | 150 | MV/V注2 |
| 输出电流范围 | 4 | 20 | 嘛 | |
| 输出负载 | 500 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.0009 | 0.0025 | ±％fr/ºC | |
| 零温度稳定性h | 0.0004 | 0.0015 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.0025 | 0.0064 | ±％fr/ºC | |
| 跨度温度稳定性h | 0.002 | 0.0051 | ±％fr/ºC | |
| ICA5S 4-20MA | ||||
| 电气和环境 | ||||
| 电源电压范围 | 7.5 | 24 | 30 | 伏特 |
| 操作电流 | 4 | 20 | MA（2线） | |
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 125 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 1.05 | 1.11 | 1.16 | 伏特注5 |
| 桥阻抗 | 350 | 1000 | 5000 | 欧姆注6 |
| 桥梁灵敏度 | 0.5 | 2.5 | 55 | MV/V注2 |
| 输出电流范围 | 4 | 20 | 嘛 | |
| 输出负载 | 800 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr注5 | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.002 | ％fr | ||
| 零温度稳定性S | 0.001 | 0.005 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.007 | 0.014 | ±％fr/ºC | |
| ICA5A 4-20MA | ||||
| 电气和环境 | ||||
| 电源电压范围 | 9 | 24 | 30 | 伏特 |
| 操作电流 | 4 | 20 | MA（2线） | |
| 操作温度范围 | -40 | 85 | ºC | |
| 存储温度范围 | -40 | 125 | ºC | |
| 反向极性保护 | -30 | 伏特 | ||
| 测量 | ||||
| 桥梁激发 | 1.05 | 1.11 | 1.16 | 伏特注5 |
| 桥阻抗 | 350 | 1000 | 5000 | 欧姆注6 |
| 桥梁灵敏度 | 0.5 | 2.5 | 55 | MV/V注2 |
| 输出电流范围 | 4 | 20 | 嘛 | |
| 输出负载 | 800 | 欧姆 | ||
| 带宽 | DC | 1000 | 赫兹 | |
| 零调整 | ±2 | ％fr注5 | ||
| 跨度调整 | ±8 | ％fr | ||
| 线性 | 0.02 | ％fr | ||
| 零温度稳定性S | 0.001 | 0.005 | ±％fr/ºC | |
| 跨度温度稳定性S | 0.007 | 0.014 | ±％fr/ºC | |
| 笔记 | 注意1 - 连接350欧姆负载电池。 注2 - 工厂设置是显示的典型值。对于其他值适合替代校准电阻（请参阅下载选项卡中的手册）。 注3 - ICA6最大电压可以通过1000欧姆负载电池增加到24V。 注意4 - 如果减少输出负载，ICA4可以忍受较低的电源电压。如果负载不超过150欧姆，则可以在8V处操作。 注5 - 连接了1000欧姆的ICA5。 注6 - ICA5建议的桥阻抗为1000欧姆或更大。 |
|||
| 一般注意事项 | 电源连接和负载电池罩之间的任何一个电压不得超过50V。任何泄漏都将大于1000万欧姆。 FR =全范围 |
|||
| 环境的 | ||||
| 贮存温度 | -40至85ºC | |||
| 工作温度 | -40至85ºC | |||
| 相对湿度 | 95％最大非冷凝 | |||
| CE环境批准 | 欧洲EMC指令2004/108/EC，低压指令2006/95/EC | |||
