LVDT信号调节器和放大器

当使用线性可变差分变压器或旋转变量差分变压器（LVDT或RVDT'S）时，模型LVDT或RVDT放大器 /信号调节器为位移或位置（线性或角度）的测量提供了方便而灵活的解决方案。

模拟放大器设备可以从AC或DC电源中供电，并可以提供附加变压器所需的激发。
可以从1至5 kHz之间的5个选项中选择激发频率，并且可以通过双极电压通道或通过当前环路通道输出条件信号，这两者都标准提供。

有关带有显示的面板安装版本，请参见Model ADP15多功能指示器/控制器，
对于带有显示的壁挂式版本，请参见型号SMP多功能指示器/控制器和
有关PCB模块化版本，请参见Model UAB通用放大器/Digitiser

• 提供了4.5V RMS的传感器激发
• 1至5 kHz之间的可选激发频率
• 可选的灵敏度从20mV到10V，并用电位计精细装饰
• 宽带宽（200 Hz）用于测试和测量应用万博网页手机版
• 电压或电流循环格式的可选模拟输出，包括4-20mA和0-10VDC
• IP65 / NEMA4 ABS Bulkhead可安装的盒带电缆腺

范围
	最小	典型的	最大限度	单位
电源AC LVDT/A仅（110/230 V AC）50-60Hz	99/198	110/230	126/253	v ac
电源DC：LVD /A和 /D	18	24	28	V DC
电源电流直流：（取决于加载）	138	145	150	MA（200R）
励磁		4.5		v rms
LVDT频率（通过开关1,2,3,4,5 kHz选择）	1		5	KHz±20％
LVDT阻抗	50	200		欧姆
LVDT灵敏度（可切换）	0.02		10	v
获得调整（锅 - 罚款）			25	％fr
偏移调整（锅 - 罚款）			10	％fr
偏移调整（可切换 - 粗调节）			30	％fr
输出负载（电压输出）	0		2	嘛
输出负载（当前输出）			500	欧姆
过滤器截止（可切换范围）	5		200	赫兹
零温度系数		2	4	µV/ºC
跨度温度系数		0.01	0.015	％fr/ºC
线性		0.05	0.1	％fr
获得稳定性-1st 1000小时		0.2	0.4	％fr
90天的偏置稳定性		6	10	µV
工作温度范围	0		50	ºC
存储温度范围	-20		70	ºC
湿度			95	％
噪声（1kHz / 20Hz滤波器 / DC驱动）		3	7	MV P-P
输出选项	±10V，±5V，0 - 10 V，0 - 5V，0 - 20mA，4 -20mA。NB：当前输出是可为源或负源选择的链接（常见的负或普通阳性）
连接	现场螺丝端子 - 2.5mm²上升夹具

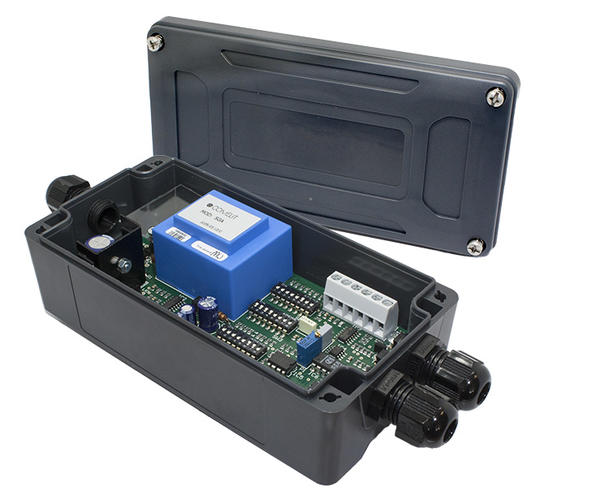

外壳	ABS盒160 x 80 x 55密封到IP65，装有3条电缆腺
控件	获得锅，偏移锅，粗增益开关 粗offsot开关，过滤器切断开关 频率选择开关，输出模式开关
环境的
相对湿度	95％最大非冷凝
CE环境批准	欧洲EMC指令2004/108/EC，低压指令2006/95/EC
