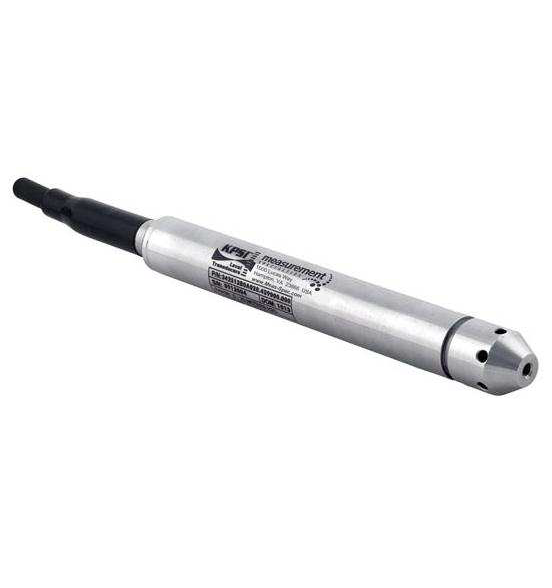

KPSI 342串联压力传感器
描述：MEAS KPSI 342为±0.25％FS TEB精度，直径为0.75英寸的潜水液压水平传感器，将传感器能力与最新应用特定的集成电路（ASIC）技术相结合。ASIC的实施在压力传感器的整个操作范围内提供了无与伦比的传感器补偿。在完整的工作温度范围内（-20至85ºC），总误差频段规范（±0.25％FS）消除了用户必须结合多个性能规格以了解传感器的总准确性。所有测量KPSI传感器都使用专门为敌对流体和气体设计的高度精确的压力传感器组件。该组件与耐用的防水外壳中的支持电子设备集成，该外壳由316台不锈钢或钛制造。连接的电缆是定制制造的，包括Kevlar®成员，以防止由于电缆伸长延伸而导致的错误，以及在电缆意外切割时自我密封的独特水块功能。每个换能器都用Superdry™通风滤器运输，该通风滤器可防止水分进入排气管至少一年，即使在最潮湿的环境中也无法维护。
特征：
- 潜水级传感器
- 0.75英寸小孔直径
- ±0.25 FS总误差频带精度
- ASIC技术
- 两年保修
范围评论
水平范围
全尺度水平范围10至692英尺h2o
（中级水平（3至211 m H2o）排气量表参考
可用范围）35至692 ft h2o
。（10至211 m H2o）密封或绝对量规参考
| 证明压力 | 1.5 x fs |
||
| 爆破压力 | 2.0 x fs |
||
| 静态性能 | |||
| 静态准确性 | |||
| （由于非线性而导致的错误错误， | ±0.25％TEB |
级别范围<= 23'（7m）h2o |
|
| 磁滞，不可纠正性和 | 当操作> 60°C时 |
||
| 补偿的热效应 | |||
| 温度范围） | |||
| 解析度 | 0.0001％fs |
||
| 环境的 | |||
| 湿材料 | 316 SS或钛；pom; |
||
聚氨酯或FKM |
|||
| 补偿温度范围 | -20至85ºC |
||
| 操作温度范围 | -20至85ºC |
连接到聚氨酯电缆时 |
|
| 保护等级 | IP 68，NEMA 6P |
||
| 电气 | |||
| 励磁 | 9-30 VDC |
MA输出 |
|
| 输入电流 | 20 ma最大 |
||
| 输出 | 4-20mA |
||
| 零偏移 | ±0.12 ma |
||
| 输出阻抗 | 请参阅MA输出的循环图 |
||
| 绝缘电阻 | 100 Mega Ohm，50 VDC |
||
| 电路保护 | 极性，激增/输出短缺 |
||
| 认证 | |||
符合CE |
EN 61326-1：2001和61326-2-3：2006 |
||
| 身体的 | |||
| 近似重量 | 0.50磅（224 g）换能器 |
||
0.05磅/英尺（79 g/m）电缆 |
|||
| 电缆夹克材料 | 聚氨酯（标准） |
||
ETFE（可选） |
|||
| 电缆拉力强度 | 200磅（90公斤） |
||
| 电缆数量 | 4 |
||
| 电缆导体尺寸 | 22 AWG |
||
| 电缆密封 | 模制聚氨酯 |
用于聚氨酯电缆 |
|
fkm腺 |
对于ETFE电缆 |
||
防雷保护（抑制事件后，电源需要限制为150mA，以避免锁定气管）
| 预期寿命 | > 1,000个操作 |
| 峰夹压电压 | 36伏 |
| 响应时间 | <10 nsecs |
| 分流 | 20,000安培 |
无资料。
温度范围（-20至85ºC）
