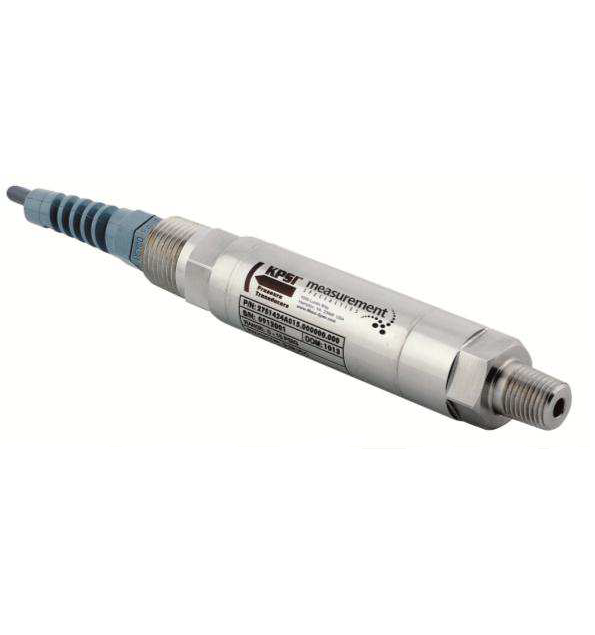

KPSI 30系列压力传感器
描述：MES KPSI 30是±0.10％FSO静态准确性，直径为1.0英寸的非凸出压力传感器，专门针对主要标准是可靠性和经济性的要求的工业应用。万博网页手机版这些单元在最敌对的条件下提供可重复的精确测量。这些传感器能够将真空度测量到2000 psi（13,790 kPa）的高压，可以满足大多数工业压力测量要求。所有测量KPSI传感器都使用专门为敌对流体和气体设计的高度精确的压力传感器组件。该组件与由316S或钛构建的耐用外壳中的支持电子设备集成。可以使用多种电气和压力连接，以适应大多数系统界面。
特征：
- 不掩盖的压力传感器
- ±0.10％FSO静态精度
- 多个NPT拟合尺寸
- 两年保修
| 范围 | 评论 |
||||
| 压力范围 | |||||
2至300 psi |
排气量规参考 |
||||
（14至2070 kPa） |
|||||
| 全尺度压力范围 | 15到500 psi |
||||
| （中级压力范围 | 密封量规参考 |
||||
（103至3450 kPa） |
|||||
| 可用） | |||||
15到500 psi |
绝对量规参考 |
||||
（103至3450 kPa） |
|||||
| 证明压力 | 1.5 x fs |
||||
| 爆破压力 | 2.0 x fs |
||||
静态性能
静态准确性
| （非线性的综合效应， | ±0.10％FSO |
BFSL方法 |
||||
| 磁滞和可重复性，最合适 | ||||||
| 直线方法） | ||||||
| 解析度 | 0.0001％fs |
|||||
| 环境的 | ||||||
| 湿材料 | 316 SS或钛；Viton® |
Viton®是杜邦的注册商标。 |
||||
| 补偿温度范围 | 0至50ºC |
|||||
| 热误差 | ±0.05％FSO/ºC |
最坏的情况超过补偿温度范围 |
||||
| （最大允许偏差与 | ||||||
| 由于变化，最合适的直线 | ±0.1％FSO/ºC |
对于范围<5 psi（34 kPa） |
||||
| 温度） | ||||||
| 操作温度范围 | -20至60ºC |
|||||
| 保护等级 | IP 67 |
当订购过高的选项（0）时 |
||||
| 电气 | ||||||
9-28V - VDC输出 |
0-5V，0-2.5V，0-4V |
|||||
| 励磁 | 9-28V - MA输出 |
4-20 |
||||
15-28V - VDC输出 |
0-10V |
|||||
10-28V - VDC输出 |
1.5-7.5V |
|||||
| 输入电流 | 20 ma最大 |
用于MA输出 |
||||
3.5 ma最大 |
对于VDC输出 |
|||||
| 输出 | 4-20MA，0-5 VDC，0-2.5VDC， |
对于范围> 100 psi（690 kPa） |
||||
0-4VDC，0-10VDC，1.5-7.5VDC |
只有4-20mA输出可用 |
|||||
| 零偏移 | MA输出的±0.12 mA |
|||||
VDC输出<0.25 VDC |
||||||
| 输出阻抗 | 请参阅MA输出的循环图 |
|||||
20欧姆用于VDC输出 |
||||||
| 绝缘电阻 | 100 Mega Ohm，50 VDC |
|||||
| 电路保护 | 极性，激增/输出短缺 |
|||||
| 认证 | ||||||
符合CE |
EN 61326-1：2001和61326-2-3：2006 | |||||
UL，CUL和FM |
I级，II，III，DIV 1，A，B，C，C，D，E，F＆G | |||||
| 电气和电子设备的废物 | ||||||
weee/rohs |
（WEEE）和对使用危险的限制 | |||||
| 物质（ROHS） | ||||||
| 身体的 | ||||||
| 近似重量 | 0.44磅（198 g）传感器 |
|||||
0.05磅/英尺（79 g/m）电缆 |
||||||
| 温度输出选项（不是固有的安全批准） | ||||||
| 温度范围 | -20至60ºC |
仅适用于4-20MA输出版本 |
||||
| 输出信号 | 4-20mA |
|||||
| 温度测量 | ||||||
| 准确性 | ±4ºC | |||||
防雷保护（抑制事件后，电源需要限制为150mA，以避免锁定气管）
| 预期寿命 | > 1,000个操作 |
| 峰夹压电压 | 36伏 |
| 响应时间 | <10 nsecs |
| 分流 | 20,000安培 |
