系列5800瞬态记录系统

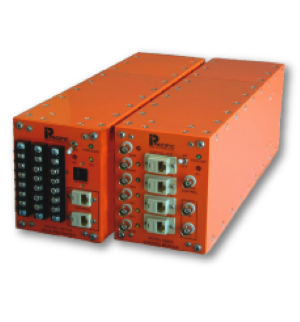

系列5800可提供3种不同的外壳。2外壳，型号5871和5872通常用于记录瞬态数据在恶劣的物理环境中会遇到的炸药和爆炸效果测试。5810型用于需要高速瞬态记录的实验室环境。

特性

• 记录快速事件，最高10毫秒/秒
• 一个触发前和两个触发后的抽样率
• 坚固的3或16通道，电池供电外壳
• 16通道A/C供电的实验室外壳
• 以太网接口与Windows软件
• 双输入，桥和ICP
• 可编程的1/4,1/2和全桥
• 电压和分流校准
• 自动、免动手操作
• 外部记录的模拟输出

描述

插入5800外壳的单独通道模块调节、放大、滤波、数字化和存储换能器信号。同时采样提供了通道和外部事件之间良好的时间相关性。数字化仪可提供14,16或24位分辨率和采样率高达每秒1000万个样本。

5800所获得的数据被数字化并记录在非易失性的固态存储器中。它记录校准，触发前和触发后的数据。在典型的测试场景中，预触发数据的记录是由TTL输入、程序指令或自动排序器发起的。TTL输入或板上鉴别器触发触发后的数据记录。

触发前和触发后数据存储的数量和采样率是可编程的，使5800能够根据所采集数据的特征进行配置。采样率可以在采集过程中改变，而不会中断数据流以捕获高速事件，但有足够的内存空间来记录长期影响。5800可以配置多条记录，每条记录使用相同的触发前和触发后采样配置文件。数据通过以太网接口传输到永久存储。

每个通道有两个输入:一个用于桥，电压，rtd，电位器和热电偶;另一个AC与内置电子传感器的电流激励耦合。信号调节包括1/4、1/2和全桥的可编程激励和完成、交流耦合、自动平衡、电压和四步分流校准、可编程增益和四频八极滤波器。
