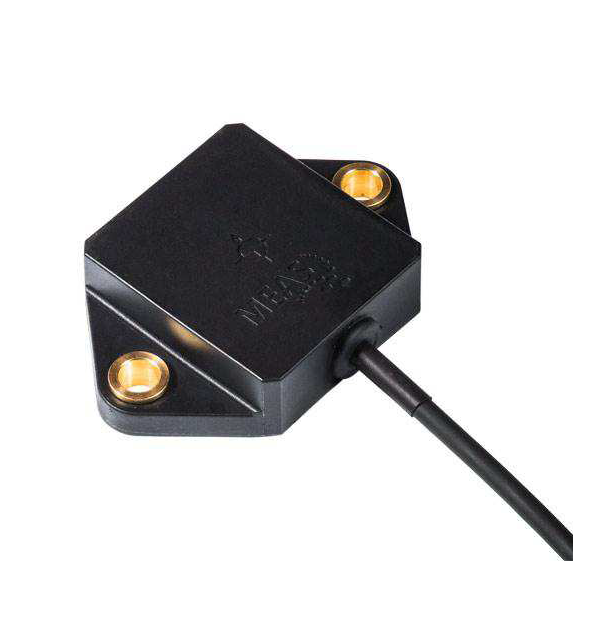

DOG1 MEMS系列 - 位置传感器
DOG1 MEMS系列 - 位置传感器描述：单轴倾斜计主要用于车辆和刀具位置监视。快速响应时间和良好的准确性使该设备成为移动级别应用应用程序的理想选择。它具有数字信号处理，包括温度补偿。集成过滤器改善了性能和[…]
DOG1 MEMS系列 - 位置传感器
描述：单轴倾斜计主要用于车辆和刀具位置监测。快速响应时间和良好的准确性使该设备成为移动级别应用应用程序的理想选择。它具有数字信号处理，包括温度补偿。集成过滤器可改善性能，并允许在许多嘈杂的环境（例如振动）中使用传感器。
特征：
- 8-30V电源电压（根据要求为5V）
- ±180°单轴
- 数字信号处理包括
- 筛选 （例如振动阻尼）
- 温度补偿 - 12位分辨率
- 高刷新率
- -40°C至85°C温度范围
- 准确性通常比
-在25°C下0.2°
- 0.6°（-40°C至85°C）
| 范围 | 价值 | 评论 |
| 范围 | / - 180° | 滚动（可能的音高） |
| 准确性，典型。 | 0.6°T = -40°C〜85°C | |
| 准确性，典型。 | 0.2°T = 25°C | |
| 解析度 | 12位 | |
| 刷新率，实习生 | 50〜100 Hz | |
| 启动时间 | <1s | 有效的输出角度 |
| 供应/激发电压 | 8〜30V 5V | 根据要求提供作为OEM解决方案的版本 |
| 电源电流 | 〜10mA典型，最大18mA。 | |
| 输出 | 0.5〜4.5V | -180°〜180°，仅x方向 |
| 连接器 | Amp Supereal 1.5系列，3-POS CAP HOUSINGTYCO ART.-NR.282105-1 | 需要3-POS插头外壳放大器Supereal 1.5系列连接线束，Tyco Art.-nr。282087-1 |
| 电缆 | 3线0.3mm²，外径3.9mm | 长度连接器450mm，全温度范围，灵活 |
| 操作温度范围 | -40°C〜85°C | |
| 存储温度范围 | -40°C〜85°C | |
| 重量 | <50克 | |
| 方面 | 70.5 x 45 x 15毫米 | w x d x h |
| 方面 | w x d x h | 70.5 x 45 x 15 |
毫米 |
| 准确性，典型。 | 0.6°T = -40°C〜85°C | |
| 准确性，典型。 | 0.2°T = 25°C | |
| 操作温度范围 | -40°C〜85°C | |
| 存储温度范围 | -40°C〜85°C |
