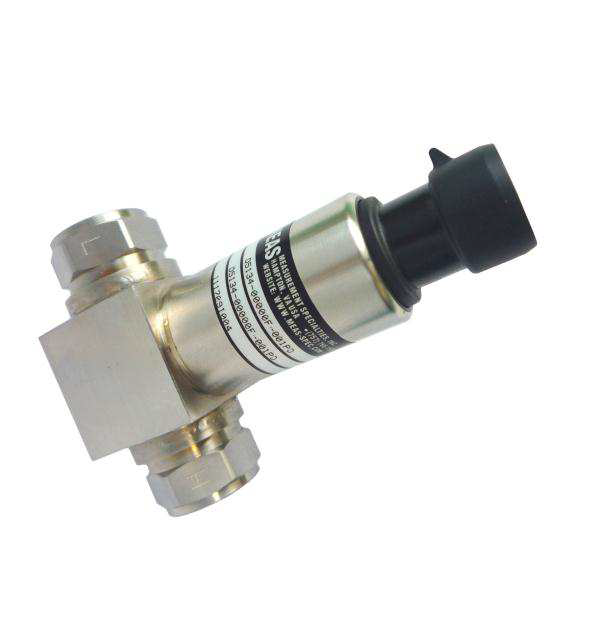

差异换能器D5100

差异换能器D5100说明：测量专业的D5100系列设定了在苛刻环境中使用的差异换能器的价格和性能标准。D5100系列的放大模型超过了最新的重工CE要求，包括电涌保护和反极性保护。传感器有两个压力[…]

差异换能器D5100

描述：来自测量专业的D5100系列为苛刻环境中使用的差异换能器设定了价格和性能标准。D5100系列的放大模型超过了最新的重工CE要求，包括电涌保护和反极性保护。换能器具有两个用于高压和低压的压力端口，所有润湿零件均由316升不锈钢制成。它具有多种电气配置，范围为1至500 psi（最多35 bar）。

特征：

  • 重工CE批准（仅放大）
  • 低至±0.1％压力非线性性
  • 坚固的结构：可以承受50克冲击/20克振动
  • 高达-40°C至125°C的工作温度范围
  • 出色的稳定性
  • 各种输出，拟合和电气配置选项
参数 1 psi ≥5 psi
最小 典型 最大限度 最小 典型 最大限度 单位 笔记
准确性 -0.3 0.3 5PSI：-0.25
≥15PSI：-0.1		 0.25
0.1		 ％跨度1 1
隔离，身体的身体 1 1 MΩ @25VDC
压力循环 1.00E 6 1.00E 6 0-FS周期
证明压力（高侧） 10倍 3倍 评分 2
证明压力（低侧） 10倍 3倍 评分 3
爆发压力（高侧） 12x 4x 评分 2
爆发压力（低侧） 12x 4x 评分 3
线（公共）压力 1000 1000 psi
线压力对零 0.004 5PSI：0.0008typ≥15PSI：0.0005 Typ ％跨度/psi
长期稳定性 ±0.25 ±0.1 ％跨度/年
总误差频段 -1.5 1.5 -1 1 ％跨度
补偿温度 0 50 0-20 70 85 °C
工作温度 -40 85 -40 125 °C 4
贮存温度 -40 125 -40 125 °C 4
负载电阻（RL） RL>100kΩ 5
传感器类型 差分压力传感器和单向校准
压力端口材料 316L不锈钢
带宽 DC至1KHz（典型）
震惊 50G，11毫秒半正弦电击，每MIL-STD-202F，方法213B，条件A
振动 ±20G，MIL-STD-810C，过程514.2，图514.2-2，曲线L
