完整的汽车测试系统（CAT）

完整的汽车测试系统（CAT）

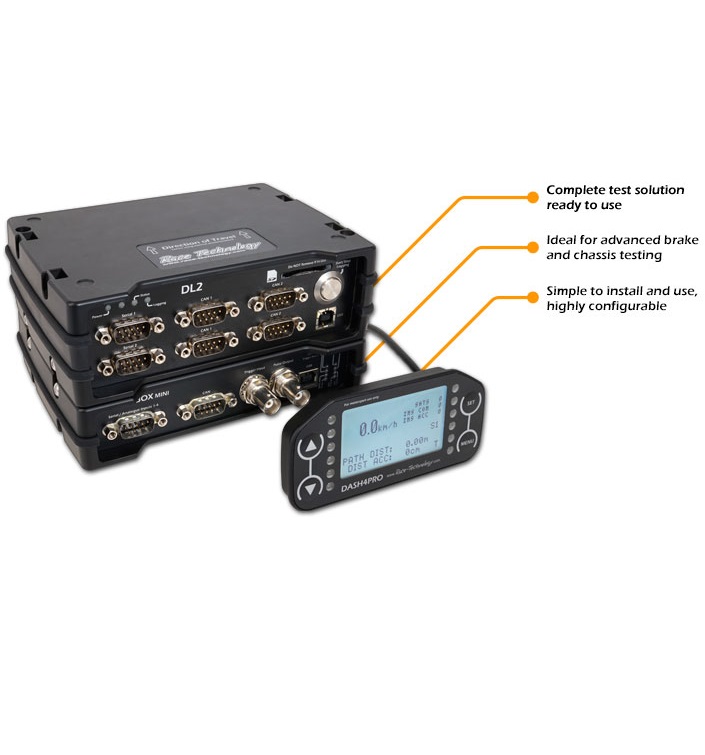

完整的测试解决方案，结合了高精度，低等级的车辆速度测量Speedbox mini或者Speedbox-ins具有新的数据记录能力DL2数据记录仪。这dash4pro连接到任何一个单元，并将显示两个来自两个单元的参数速度箱和DL2。

有两个可用的系统：

猫：合并标准的速度箱迷你

猫：随着Speedbox-Ins的精度和额外的车辆态度测量，包括滚动，俯仰和偏航。

这些集成系统提供了无与伦比的精确度Speedbox-ins或者Speedbox mini具有能够使用的灵活性dash4pro要显示摘要测试数据并编辑测试启动和结束参数，而无需笔记本电脑，请减少汽车中必须携带笔记本电脑的次数。所有测试结果呈现在dash4pro显示并登录DL2的存储卡用于后测试分析。

系统组件紧密地集成，从而易于使用单个完整的测试解决方案，从而具有单独组件的灵活性。

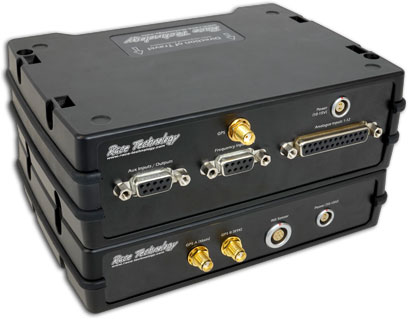

• 可堆叠的箱子使从设置长凳或车辆快速轻松地过渡到车辆。
• 设置并配置来自任何USB端口的所有组件
• 设置测试，查看结果和显示系统消息，使用DASH4PRO显示
• 单电源连接。将电源连接到Speedbox或DL2，串行数据连接将电源分配到系统的其余部分
• D型数据连接允许使用可靠的连接，这些连接易于填充，而无需微型最少连接器系统所需的专业工具

测量参数猫：

• 3轴加速度
• 3轴速度
• 位置
• 输出测量偏移

测量的参数猫插入：

• 滚动 /俯仰 /偏航率
• 滚动 /俯仰 /偏航角
• 3轴加速度
• 3轴速度
• 位置
• 音高和标题
• 输出测量偏移

性能测试

• 基于速度/加速度/触发/开始/停止/模拟输入的测量距离
• 向前 /总 /偏差距离
• 可编程MFDD
• 总时间
• 峰值G-Force
• 在DASH4PRO上最多配置4个测试，并显示每个测试的不同数据
• 测试结果的“人类可读”文本存储
• Speedbox数据组合并与DL2的传感器数据对齐

典型应用万博网页手机版

• 速度测量
• 制动测试
• 轮胎测试
• 悬架/底盘开发
• 车辆态度测量（滚动，音高，偏航）
• 性能测试

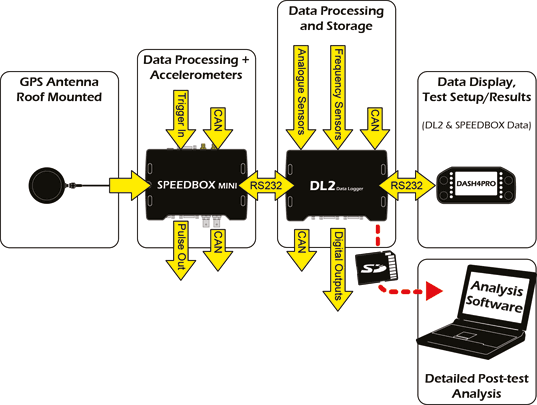

系统概述猫：

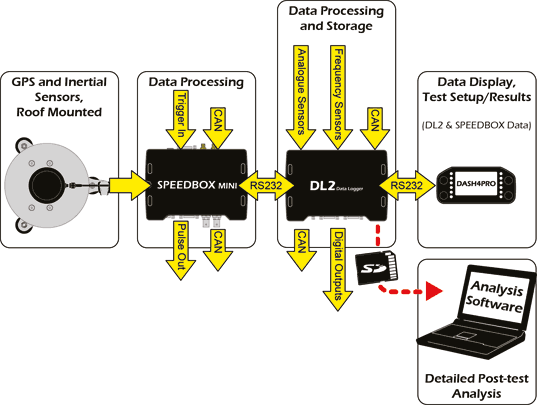

系统概述猫ins：

上图显示了典型系统的概述。其他输入/输出允许将单位集成到其他测试系统中，并可以将传感器和输入添加到测试中。
