Capteura^®200系列

的Capteura^®200系列模块化非接触式电容式位移测量包是4000系列的下一代。介绍了2012年,新的Capteura^®200系列提供Capacitec稳定性最高的和最低的噪声解决方案使用时位移测量与任何Capacitec线的非接触式位移,差距和霍尔传感器。

实验室和现场测试Capteura已确认^®200系列的行业最佳性能测试:

• 小电容传感器测量范围大小和大位移和差距+长电缆长度最小刻度变化
• Capteura®一系列真正的模块化,紧凑的放大器和电子机架提供成本竞争力的大型电子货架和新老之间的中间地带有限的“模拟模块”的架子
• 静电放电保护:IEC 61000-4-2四级的接触(8千伏)和空气(16千伏)放电
• 内部交流和直流电源(可选)和恼人的外部力量砖

Capteura^®200系列提供并提供最新最先进的电子产品和提供重要的附加值等用户:

• 更高性能的220年代,sl双放大器卡在一个新的3.9英寸(100毫米)长2 u的大小
• 新的模架设计有三个时间较小体积保持8和16频道
• 更高的带宽12 khz加上非常低的噪音

模块化放大器卡设计操作与每个探针直径配置和几个敏感性通过简单的调整范围。

对于应用万博网页手机版程序来说,它需要使用多个传感器,双220放大器卡安装在新的208 - acu和216 - acu 8或16通道紧凑的架子。这些可以选择性地连接到Capacitec Bargrafx™,基于LabView®的数据采集和显示软件,提供额外的可视化、线性化和信号调节功能。
的Capteura^®200系列货架系统结合了两种放大器到每张卡片允许大多数系统密度的两倍。其小尺寸要求较小的外壳。架系统可以接受8 220放大器卡16频道,与105 - 240 vac或9-36VDC都柏林城市大学(208 -都柏林城市大学和216 -)电源输入。

的Capteura^®200系列有三种不同的形式因素。208架拥有多达8通道;216架拥有16频道和200 - ec独立单卡外壳允许1双通道卡用于专用铝外壳。208和216架的后面板提供了一个女性BNC连接器为每个主要模拟输出单端模式+ 24针do是否有额外的模拟输出连接器提供微分模拟输出选项。

根据您的特定需求配置的包从以下组件:

Capteura^®200系列附件和机架:

200年的今天,内附:200 - ec包含一个双通道放大器是一个独立的外壳。

双通道电容放大器模块更符合成本效益比多渠道架作为一个独立的模块。新单元的性能标准的220年代,SL系列放大器,但包含一个内置的模块化时钟/司机卡嵌入在崎岖的铝外壳。标准的模拟输出是0-10VDC。一个可选的微分模拟输出也可以。

电容放大器模块还包括外部通用的AC / DC电源适配器105到240伏,一个12英尺(3.6米)模拟输出电缆和接地电缆12英尺的目标。

200 -采集模拟到数字转换器使用USB选项是可用的。

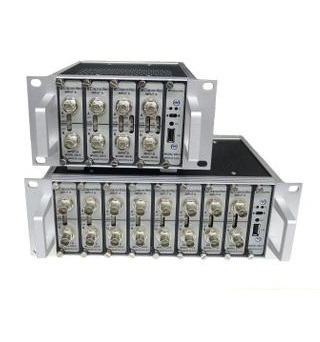

208:的Capteura^®系列208八路小型模块化架子前面的观点是相同的宽度Capacitec 4004年,三分之一的体积Capacitec 4008 8频道架。

208架(前视图)是7.00“(17.8厘米)宽,包括安装法兰,与实际槽保持5到4双通道电容放大器卡片(8电子渠道)与个别0-10VDC模拟输出。第五个槽持有200 - c振荡器卡(和可选的采集8路A / D, USB数据采集模块)。

架的后面板有一个输出BNC连接器为每个主要模拟输出加上额外的25针do模拟输出连接器提供单端或差分输出选项。

一个内部普遍(105 - 240 v)交流电源可用标准208 - acu。内部9-36V直流/直流电源可以在都柏林城市大学208 -。
216:的Capteura^®系列216 sixteen-channel迷你模架前面的观点是相同的宽度Capacitec 4008和216架是三分之一的体积Capacitec 4016架16频道。

216架(前视图)是11.00”(28厘米)宽包括安装法兰,与9实际槽保持8双通道电容放大器卡(16通道电子)与个别0-10VDC模拟输出。第九槽200 - c振荡器卡。

架的后面板有一个女性BNC连接器为每个主要的模拟输出+两个额外的25针do模拟输出连接器提供单端或差分输出选项。

一个内部普遍(105 - 240 v)交流电源可用标准216 - acu。内部9-36V直流/直流电源可以在都柏林城市大学216 -。

Capteura^®220系列放大器卡:

220年代- bnc:双通道电容放大器卡尺寸是3.9 x 2.15 x 1.0”(55 100 x x 25.4毫米)与线性±1%的全面*
220 - sl - bnc:双通道电容放大器卡尺寸是3.9 x 2.15 x 1.0”(55 100 x x 25.4毫米)与线性±0.2%的全面*
220 - b空白面板:宽1.0”(25.4毫米)的保护空白面板可以覆盖空槽。

*线性和重复性基于150型传感器的系统配置,0.10英寸(2.5毫米)和20英尺(7米)电缆范围

Capteura®200系列钟司机和副牌:

200 - c时钟驱动卡(包括模型200 - cp时钟振荡器模块)
200 - cp振荡器模块
200 - A / D转换器采集8路14位)为200系列和USB驱动程序
