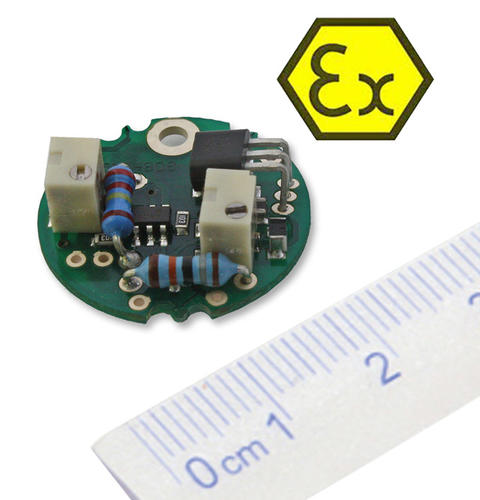

嵌入式测压元件放大器，应变信号调节器(ICA5ATEX)
ATEX嵌入式测压元件放大器，应变计信号调制器(ICA5ATEX) ATEX本安型ICA5ATEX 4-20mA 2线ATEX微型测压元件信号调制器提供了微型格式的高性能应变计放大器，专门设计用于安装在测压元件内部，将标准测压元件转换为mA输出。[…]
嵌入式测压元件放大器，应变信号调节器(ICA5ATEX)
ATEX本质安全
ICA5ATEX 4-20mA 2线
ATEX微型测压元件信号调节器提供了一个微型格式的高性能应变计放大器，专门设计用于安装在测压元件内部，将标准测压元件转换为毫安输出。
稳定性高，响应速度快。
可选(ILE)的线路外壳，将标准测压元件转换为条件测压元件输出
- ATEX认证的应变计调节器和负载传感器放大器
- 微型PCB格式适合内部传感器，直径19毫米，7.6毫米高
- 2线电流回路4-20mA输出
- 微调器之间的低相互作用使校准快速和容易
- 高速1000hz
- 用户可选择跨度和零电阻
- 坚固的设计，高抗噪性和反极性保护
| ICA5ATEX 4-20mA电流输出放大器 | ||||
| 电气与环境 | ||||
| 参数 | 最小值 | 典型的 | 马克斯 | 单位/笔记 |
| 供电电压范围 | 9.0 | 24 | 28 | 伏 |
| 工作温度范围 | -40年 | - - - - - - | 85 | ºC |
| 存储温度范围 | -40年 | - - - - - - | 85 | ºC |
| 反向极性保护 | -30年 | - - - - - - | - - - - - - | 伏 |
| 测量 | ||||
| 桥励磁 | 1.05 | 1.11 | 1.16 | 注1 |
| 桥阻抗 | 350 | 1000 | 5000 | 欧姆 |
| 桥的敏感性 | 0．5 | 2.5 | 55 | 注2 |
| 输出负载 | - - - - - - | - - - - - - | 300 | 欧姆注3 |
| 带宽 | 直流 | - - - - - - | 1000 | 赫兹 |
| 零位调整 | - - - - - - | ±2 | - - - - - - | %FR备注4 |
| 时间调整 | - - - - - - | ±8 | - - - - - - | % FR |
| 线性 | - - - - - - | 0.002 | - - - - - - | % FR |
| 温度稳定性 | ||||
| 零温度稳定性 | - - - - - - | 0.001 | 0.005 | ±% FR /ºC |
| 跨度温度稳定性S | - - - - - - | 0.007 | 0.014 | ±% FR /ºC |
| 注1:1000欧姆称重传感器-通常为350欧姆0.53V 注2:由校准电阻设置 注3:受300Ω势垒阻抗限制 注4:1000欧姆测压元件-改变R1以适应其他测压元件阻抗。注:建议电桥阻抗为1000欧姆注:任何电源连接与负载传感器屏蔽之间的电压不应超过50V。任何泄漏都将大于10M欧姆。 |
||||
| 环境 | ||||
| 储存温度 | -40 ~ 85℃ | |||
| 工作温度 | -40 ~ 85℃ | |||
| 相对湿度 | 95%最大不凝结 | |||
| CE环保审批 | 欧洲电磁兼容指令2004/108/EC | |||
