ATEX 4-20mA负载元件放大器(ALA5)

ATEX 4-20mA负载元件放大器(ALA5)

ALA5是ATEX认可的应变计/载荷传感器放大器，设计用于危险区域0,1和2。

高性能放大器提供2线4-20mA电流回路输出，并在线连接，用于应变计、负载传感器、压力和扭矩传感器的一系列信号调节。本质上符合EN60079-11(以前为EN 50020)标准。

该设备可以连接到危险区域内ATEX认可的设备，也可以连接到危险区域外未经认可的ATEX设备，只要使用合适的屏障。

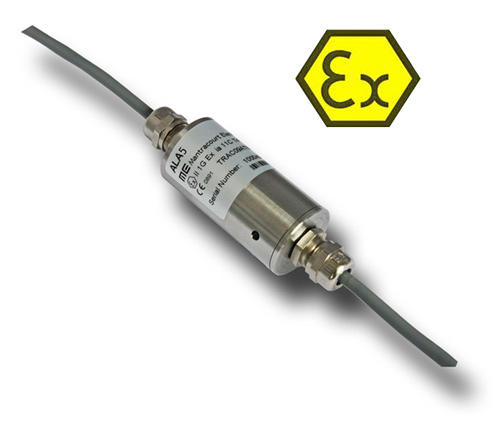

该放大器设计用于在线安装应变传感器，如负荷传感器，封装在不锈钢IP67 NEMA 6 EMC保护外壳内，并提供1米应变测量电缆和5米输出电缆。

一个OEM可选为客户希望在传感器内嵌入ATEX放大器。请注意:ICA5ATEX被批准纳入测压元件和其他外壳。请联系我们讨论您的要求。

• 高性能放大器认证ATEX危险区域0,1和2
• 设计用于在线安装应变传感器，如测压元件
• 本质安全符合EN60079-11
• 环境密封IP67
• 提供2线4-20mA电流回路输出
• 通过增益和偏置trim快速校准
• 桥阻抗最小350欧姆最大5000欧姆
• 温度范围宽-40℃至85℃
• 配备1米应变测量电缆和5米输出电缆
• 坚固的设计，反向极性和短路保护
• OEM选择

参数	最小值	Typ	马克斯	单位	笔记
电气&环境
电源电压范围	9	24	28	伏
当前操作	4	- - - - - -	20.	马
工作温度范围	-40年	- - - - - -	85	ºC
储存温度范围	-40年	- - - - - -	125	ºC
反极性保护	- - - - - -	- - - - - -	-28年	伏
测量
桥励磁	1.05	1.11	1.16	伏	连接1000欧姆的测压元件
桥阻抗	350	1000	5000	欧姆	推荐的桥阻抗为1000欧姆
桥的敏感性	0．5	2．5	55	mV / V	出厂设置是显示的典型值。对于其他值，可安装替代校准电阻(参见说明书)。
输出电流范围	4	- - - - - -	20.	马
输出负载	- - - - - -	- - - - - -	800	欧姆	最小24V供电
带宽	直流	- - - - - -	1000	赫兹
零位调整	- - - - - -	±2	- - - - - -	% FR
时间调整	- - - - - -	±8	- - - - - -	% FR
线性	- - - - - -	0.02	- - - - - -	% FR
零温度稳定	- - - - - -	0.001	0.005	±% FR /ºC
跨度临时稳定	- - - - - -	0.007	0.014	±% FR /ºC
将军指出:
电源连接和负载传感器屏蔽之间的电压不应超过50V。任何泄漏将大于10M欧姆。 全量程
