主动加和式测压元件接线盒(JBA)

主动加和式测压元件接线盒(JBA)

JBA测压元件接线盒是一种可用于多达四个测压元件的有源求和接线盒。

JBA求和传感器接线盒是一种主动求和电路，接受来自任何基于应变计的传感器(传感器，力传感器，压力传感器，扭矩传感器)的输入，并应用单个增益调整，然后将它们组合起来，以提供校准和求和输出。

对于一个简单的加和电路，没有切边和角补偿，使用无源传感器接线板，型号JPP和故障监测和故障检测报警功能，使用带有故障监测的传感器接线盒，型号LCI

• 输出可达4 × 350-1000欧姆应变式负载传感器
• 每个通道提供单独的增益调整
• 抵消和增益之间没有交互作用
• 在校准过程中，通道之间没有相互作用
• 简化多单元平台、筒仓、储罐和料斗称重系统的安装
• 宽输入范围-从0.5到20 mV/V

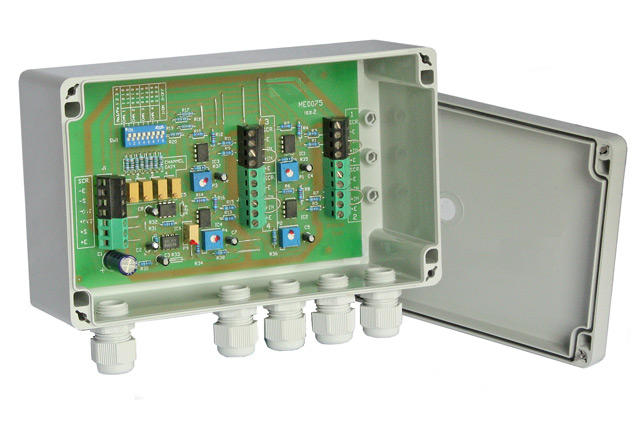

• Bulkhead (JBA，见上图主照片)，DIN导轨安装(D3)或PCB (JPA)版本(见左图)

JBA
驱动	从10V名义激励
最大电流	20马
连接	6根电线从仪器到JBA。4根电线从JBA到每个应变计
每个通道的增益设置	变量从0.2到1.0使用开关和电位器，见JBA产品表
注意:
每增加一个应变片，因此输出是连接的所有应变片的总和，例如:4个2mV/V应变片设置为1个20mV/V(通常为200mV)时输出为8mV/V
最大输入电压	90天精度稳定性±0.06%增益
温度的影响	通常在2.5mV/V时，每摄氏度±0.02%
现场终端	35度螺丝操作笼夹式
最大电缆	尺寸2.5毫米平方
环境
CE环境审批	欧洲EMC指令2004/108/EC，低电压指令2006/95/EC
