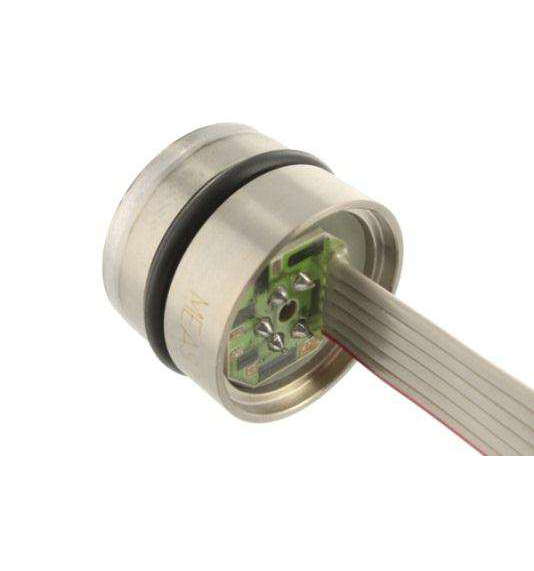

154BC系列压力传感器
154BC系列压力传感器描述：154BC是一个低成本单元，而无需用于O形圈安装和OEM应用程序，需要与腐蚀介质的兼容性。万博网页手机版钛合金选件对腐蚀材料和苛刻的清洁化学品提供了更大的耐药性，开放了其应用于[…]等事物的范围。
154BC系列压力传感器
描述：公元前154年是一个低成本单元，无需用于O形圈安装的标头和OEM应用程序，其中需要与腐蚀性介质的兼容性。万博网页手机版钛合金选件对腐蚀材料和严酷的清洁化学品提供了更大的抵抗力，开放了其应用于透析机和盐/咸水测量的物品的范围。感应包利用硅油将压力从316L不锈钢或钛隔膜转移到传感元件。陶瓷基板附着在包含激光磨损电阻的包装上，以进行温度补偿和偏移校正。还包括一个额外的激光磨损电阻，可用于调整外部差分放大器，并提供跨度互换性至±1％以内。有关154个不同功能的更多信息，请参考154N无偿且恒定的电压数据表。
- O形圈安装座
- -20ºC至85ºC补偿温度
- 1.0％可互换跨度1.（由增益集电阻提供）
- 固态可靠性
- ±0.3％压力非线性性
- 钛合金选项
| 参数 | 最小 | 典型 | 最大限度 | 单位 | 笔记 |
| 跨度 | 75 | 100 | 150 | MV | 1 |
| 零压力输出 | -1.0 | 0 | 1.0 | MV 2 | |
| 压力非线性 | -0.30 | 0.30 | ％跨度 | 3 | |
| 压力磁滞 | -0.20 | 0.20 | ％跨度 | ||
| 可重复性 | ±0.02 | ％跨度 | |||
| 输入电阻 | 2.0 | 3.5 | 5.8 | KΩ | 3 |
| 输出电阻 | 3.0 | 6.0 | KΩ | ||
| 温度误差 - 跨度 | -1.0 | 1.0 | ％跨度 | 4 | |
| 温度误差 - 偏移 | -1.0 | 1.0 | ％跨度 | 4 | |
| 热磁滞 - 跨度 | -0.25 | ±0.05 | 0.25 | ％跨度 | 4 |
| 热磁滞 - 偏移 | -0.25 | ±0.05 | 0.25 | ％跨度 | 4 |
| 长期稳定性 - 跨度 | ±0.10 | ％跨度/年 | |||
| 长期稳定性 - 偏移 | ±0.25 | ％跨度/年 | |||
| 电源电流 | 0.5 | 1.5 | 2.0 | 嘛 | 5 |
| 输出载荷电阻 | 5 | MΩ | 6 | ||
| 绝缘电阻（50VDC） | 50 | MΩ | 7 | ||
| 输出噪声（10Hz至1kHz） | 1.0 | UV P-P | |||
| 响应时间（10％至90％） | 0.1 | 小姐 | |||
| 超负荷压力 | 2倍 | 评分 | 8 | ||
| 爆破压力 | 3倍 | 评分 | 9 | ||
| 补偿温度 | -20 | 85 | °C | ||
| 工作温度 | -40 | 125 | ºC | 10 | |
| 贮存温度 | -50 | 125 | ºC | 10 | |
| 媒体 - 压力端口液体 和与316L兼容的气体 不锈钢或ASTM等级 2 CP钛 |
笔记
1.对于扩增的输出电路，3.012v±1％与增益集电阻的互换性。请参阅应用程序示意图。
2.在真空中测量绝对（a），环（g）的环境。
3.最合适的直线。
4.相对于25°C，在补偿温度范围内。
5.保证输出/输入比计。
6.负载电阻以减少由于输出加载而导致的测量误差。
7.在案例和传感元素之间。
8. 2x或500psi，以较少者为准。可以在不改变换能器的性能或准确性的情况下施加的最大压力。
9. 3x或600psi，以较少者为准。可以施加到传感器的最大压力而不会破裂的传感元件
或传感器。
10.具有标准电缆和连接器的产品的最高温度范围为-20°C至105°C。
